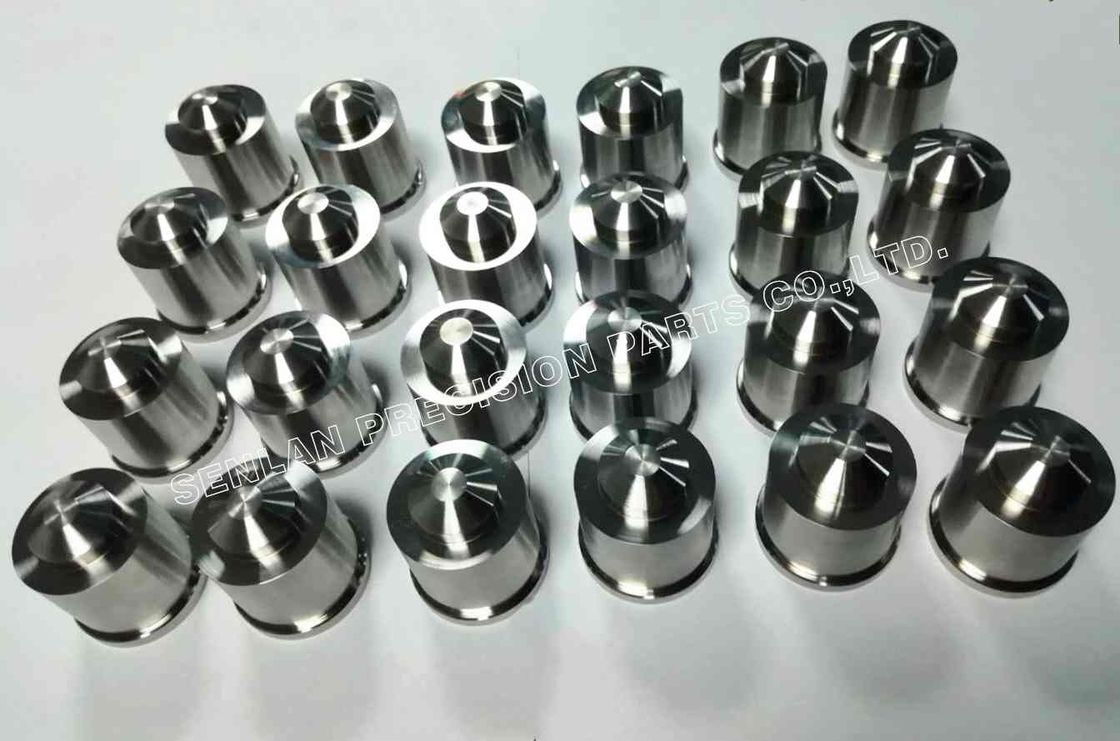

CNC-bearbeitete Führungsbüsche für Kunststoffspritzgussteile
Führungsbüsche sind präzise ausgerichtete Komponenten, die mit Führungsposten (Führungspins) arbeiten, um sicherzustellen, dass Spritzgießformen reibungslos, genau und wiederholt geschlossen werden.Stabile Führung verringert die Mismatch, schützt Hohlraum-/Kernkanten und hilft Bewegungsmechanismen, über lange Zyklen hinweg konstant zu arbeiten.
Unsere CNC-bearbeiteten Führungsbüsche sind kundenspezifische Formen, die nach Kundenzeichnungen hergestellt werden, um eine zuverlässige Passform, einen geringen Reibungsrutsch und eine lange Lebensdauer zu gewährleisten.Wir kontrollieren die Merkmale, die für die Führung der Komponenten wichtig sind, Koaxialgenauigkeit, Oberflächenabschluss und Härte, so dass Buschen sowohl bei neuen Formenbauten als auch bei Ersatzprogrammen konsistent funktionieren.
Beschreibung des Produkts
Ein Führungsbüschel ist eine Präzisionshülle, die in einer Formhälfte installiert ist, die sich mit einem Führungsposten in der gegenüberliegenden Hälfte verbindet.Sie steuern die Ausrichtung während des Öffnens/Schließens der Formen und verringern den Verschleiß teurer Formenkomponenten.
Was Führungsbüsche in einer Spritzgießform tun
- Halten Sie die Form während des Radfahrens genau ausgerichtet
- Verringern Sie die durch Fehlausrichtung verursachte Fehlanpassung der Trennlinien und das Blitzrisiko
- Schützen Sie Kern-/Hohlraumkante und Abschlusflächen vor Aufprallverschleiß
- Unterstützung der stabilen Leistung von Rutschen, Hebern und anderen beweglichen Elementen
Gemeinsame Anleitung für Buschentwürfe
- Gerade Buschen für die Standardführung der Formbasis
- Flankenbüschungen zur sicheren Aufbewahrung und wiederholbaren Montage
- Ausgestoßene Schläuche mit Schleifzellen für ein reibungsloseres Einschalten
- Spezifische Sitz-, Schmier- oder Aufbewahrungsdetails
Materielle und medizinische Überlegungen
Die Materialwahl und die Wärmebehandlung werden ausgewählt, um Abrieb zu widerstehen und die Verärgerung bei wiederholtem Schiebeaufbau zu reduzieren.Auch Korrosionsbeständigkeit oder spezielle Oberflächenbehandlungen sind erforderlich, um die Verschleißdauer zu verbessern und die Reibung zu reduzieren..
Anwendungen
- Neue Formen, die präzise Schnittstellen erfordern
- Multikapitalformen, bei denen die Konsistenz der Ausrichtung kritisch ist
- Schimmelformen mit hohem Produktionszyklus, für die langlebige Verschleißkomponenten erforderlich sind
- Wartung und Sanierung von Schimmelpilzen (Auswechslungsbüsche)
- Schimmelstapel mit Schiebereglern, bei denen die Führungsstabilität die Lebensdauer des Mechanismus beeinträchtigt
Präzisions- und Fertigungsfähigkeiten
Herstellungsprozesse
- Präzisions-CNC-Drehen für ID/OD und Sitzgeometrie
- Schleifen/Schleifen für enge ID-Toleranzen und Oberflächenveredelung
- Koordinierung der Wärmebehandlung für die Zielhärte und -stabilität
- Feine Veredelung/Polierung zur Verringerung von Reibung und Verschleiß
- Optionale Oberflächenbehandlungen/Beschichtungen (projektabhängig)
Wichtige Qualitätskontrollen
- ID-Fit-Kontrolle, um den Anforderungen an die Freigabe der Führungsposten zu entsprechen
- Koaxiale Genauigkeit zwischen ID und OD zur Verhinderung eines ungleichmäßigen Verschleißes
- Kontrolle der Oberflächenveredelung auf Gleitflächen für eine reibungslose Bewegung
- Überprüfung der Sitzgeometrie für eine wiederholbare Montage
- Überprüfung der Härte (nach spezifizierten Anforderungen)
Inspektion und Dokumentation
- Verfügbare Abmessungsprüfberichte (Schlüsselgrößen)
- Materialzertifikate und Wärmebehandlungsprotokolle auf Anfrage
- Möglichkeiten zur Kennzeichnung der Rückverfolgbarkeit, falls erforderlich
Kundenwert für Schimmelanpassung und Lebensdauer
Bessere Ausrichtung, bessere Qualität der Teile
Eine konsequente Anleitung verringert die Ungleichheit und hilft, die Trennungslinien stabil zu halten.
Weniger Verschleiß bei teuren Bauteilen
Führungsbüsche schützen die Ecken-/Kernkanten und Schließungen, indem sie ein kontrolliertes Schließen der Form gewährleisten.
Ein reibungsloser Betrieb und eine längere Lebensdauer
Richtige Passform und Oberflächenveredelung reduzieren Reibung und Reibung und verlängern die Hülle und Lebensdauer.
Verringerte Ausfallzeiten
Die Gehäuse sind so konzipiert, dass sie ersetzt werden können, um die Form während der Wartung schnell wieder in Einklang zu bringen.
Was wir für Zitate brauchen
- 2D-Zeichnung (PDF/DWG) und/oder 3D-CAD (STEP/IGES)
- Menge und erforderliche Vorlaufzeit
- Typ der Gehäuse (gerecht/flankiert/auf maßgeschneiderte) und Sitzstruktur
- Kritische Abmessungen: ID, OD, Länge, Flanschdetails (falls vorhanden)
- Anforderung an die Passform mit Führungspfeiler (falls definiert, Freifahrtspezifikation)
- Materialbedarf (oder Betriebsbedingungen zur Empfehlung)
- Wärmebehandlung/Härteanforderung
- Anforderungen an die Oberflächenveredelung von Schiebeträgern
- Inspektions-/Dokumentenbedarf (Berichtformat, Rückverfolgbarkeit)
Bei Ersatz einer vorhandenen Buchse hilft die gemeinsame Kennzeichnung des Durchmessers und der aktuellen Anpassungsanforderung, die korrekte ID-Gleichung zu bestätigen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einer Führungsbüschel und einem Führungsposten?
Ein Führungspfeiler (Leader Pin) ist der gehärteten Pin; die Führungshühle ist die in der gegenüberliegenden Formhälfte installierte Kopplungshülle.
Warum verschleiern sich Führungsbüschchen?
Häufige Ursachen sind eine falsche Abfertigung, eine schlechte Schmierung, Verunreinigung, eine unzureichende Härte oder eine Fehlausrichtung.
Können Sie kundenspezifische Führungsbüschungen für unsere Form machen?
Ja, wir fertigen die Führungsbüschungen nach Zeichnungen und können bei Bedarf den Standardformen folgen.
Liefern Sie Inspektionsberichte und Bescheinigungen?
Ja, Inspektionsberichte und Zertifikate für Material/Wärmebehandlung sind auf Anfrage erhältlich.
Schicken Sie uns Ihre Zeichnungen (STEP/2D), Mengen, Anpassungsbedarf und Lieferdatum für CNC-bearbeitete Führerbüschchen.und verfügbare Qualitätsdokumentation.
