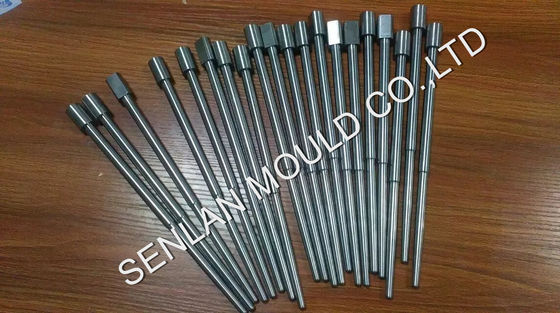

265mm lange Druckguss-Kern-Stifte -- benutzerdefinierte, gerade und schrittweise Kühlspine für Aluminiumguss

Warum wählen Sie Senlan Präzision für Ihre Long Core Pins?

Technische Stabilität in der Hochdruckgussmaschine

Für die Herstellung eines 265mm Kernspinns ist mehr als nur eine Drehmaschine erforderlich, es erfordert die Beherrschung der thermischen Ausdehnung und der geometrischen Stabilität.Wir sind spezialisiert auf extra lange Kühlklammern für Motorblöcke., Getriebegehäuse und Bauteile für Fahrzeuge.

Unsere Pins sind so konzipiert, dass sie dem brutalen thermischen Schock von geschmolzenem Aluminium standhalten und gleichzeitig die Geradheit auf Mikronebene beibehalten, um sicherzustellen, dass Ihre Druckgießzelle ohne ungeplante Unterbrechungen läuft.

Die technischen Herausforderungen von Extra-Long-Core-Pins lösen

1. Präzisionsgenauigkeit über 265 mm

• Das Problem: Lange Nadeln können sich bei der Wärmebehandlung leicht verzerren und beim Schleifen biegen.

• Unsere Lösung: Wir verwenden spezielle Spannungsentlastungszyklen und eine hochpräzise zylindrische Schleifmaschine aus der Schweiz.Verhinderung von Kernbruch und Gießexzentrizität.

2. Leckagefreie innere Kühlkanäle

• Das Problem: Abweichende Bohrungen in tiefen Bohrungen können zu dünnen Wänden und hochdruckigen Wasserlecks im Werkzeug führen.

• Unsere Lösung: Durch die fortschrittliche Technologie der Tiefbohrung (Gun Drilling) wird sichergestellt, dass der Kühlkanal perfekt zentriert bleibt.5 MPa hydraulische Leckageprüfung vor dem Versand zur Gewährleistung der Sicherheit des Bedieners und der Integrität der Form.

3. Wärmebeständigkeit

• Das Problem: Der schnelle Wärmezyklus verursacht Oberflächensprengungen (Wärmeprüfung) und Aluminiumkleberei (Soldieren).

• Unsere Lösung: Wir verwenden Premium H13 (SKD61) ESR Stahl, hitzebehandelt bis 48-52 HRC nach NADCA # 207 Standards.Korrosionsschutzbarriere, die die Lebensdauer der Nadeln erheblich verlängert.

Technische Spezifikationen und Fertigungskapazitäten

Kernanwendungs- und Branchenexpertise

Unsere 265mm-Core-Pins sind für folgende Aufgaben kritisch:

• Automotive Powertrain: Motorblöcke, Ölpumpen und Getriebegehäuse.

• Strukturelle Komponenten: Elektrofahrzeug-Batteriestelle, Stoßtürme und Unterrahmen.

• Telekommunikation: Große 5G-Basisstationswärmesäule und Gehäuse.

• Schwere Maschinen: Hochfeste Baugelenke aus Aluminiumlegierung.

Die 5 strategischen Vorteile der Partnerschaft mit Senlan

Als OEM-Lieferant für globale Tier-1-Druckwalzen bieten wir:

1. NADCA-Standardkonformität: Vollständige Einhaltung der North American Die Casting Association-Material- und Wärmebehandlungsprotokolle.

2. DFM-Überprüfung: Wir analysieren Ihr Kühlkanaldesign, um eine optimale Wanddicke und Durchflusswirksamkeit zu gewährleisten.

3. Qualitätsdokumentation: Jede Sendung enthält ein Herkunftszertifikat für Stahl, eine Wärmebehandlungskarte und einen Dimensionalinspektionsbericht.

4. Präzisions-Dreh- und Dichtungsverfahren: NPT-/PT-Dreh- und O-Ring-Rillen, die für undichte Verbindungen bis zu einem perfekten Finish bearbeitet werden.

5. Zuverlässige Logistik: Exportgeschützte Verpackungen mit rostverhütendem Öl, um sicherzustellen, dass die Nadeln in perfektem Zustand ankommen.

Häufig gestellte Fragen Experten-Insights für Druckgussingenieure

F: Was ist das maximale Verhältnis zwischen Tiefe und Durchmesser Ihrer Kühllöcher?

A: Wir können je nach Material und Pin-Durchmesser ein Verhältnis von bis zu 30:1 bei hoher Konzentrizität erreichen.

F: Wie gehen Sie mit dem Problem des "Soldierens" an der Nadelspitze um?

A: Zusätzlich zu hochpolierten Oberflächen empfehlen und liefern wir Ion-Nitriding- oder DLC-Beschichtungen, die eine nicht-nassende Oberfläche gegen geschmolzenes Aluminium schaffen.

F: Können Sie Kernpins nach DME-, HASCO- oder LKM-Standards herstellen?

A: Ja. Während 265mm oft eine benutzerdefinierte Länge ist, halten wir die volle Kompatibilität mit allen internationalen Formbasisstandards und Toleranzen bei.

Anforderung eines technischen Angebots und Prüfung der Druckprüfung

Senden Sie Ihre STEP- oder DWG-Zeichnungen an das Senlan Precision-Ingenieursteam für eine Fertigungs-Design-Überprüfung.
