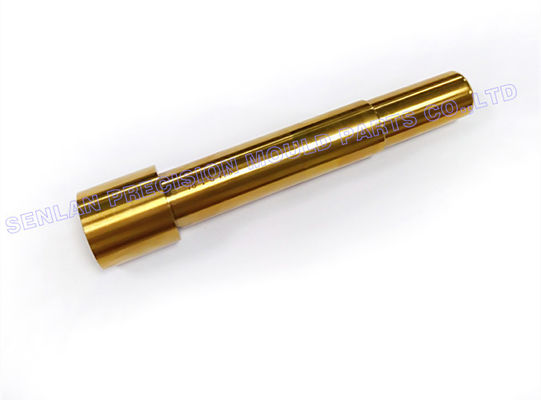

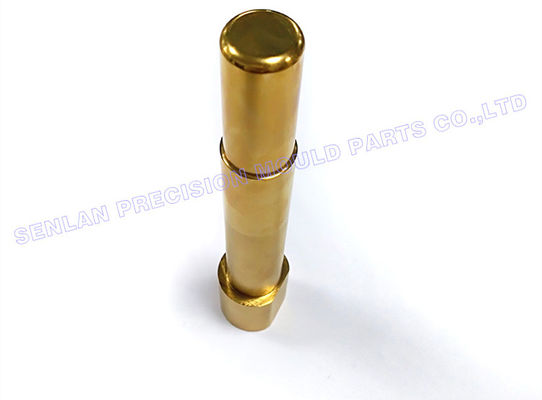

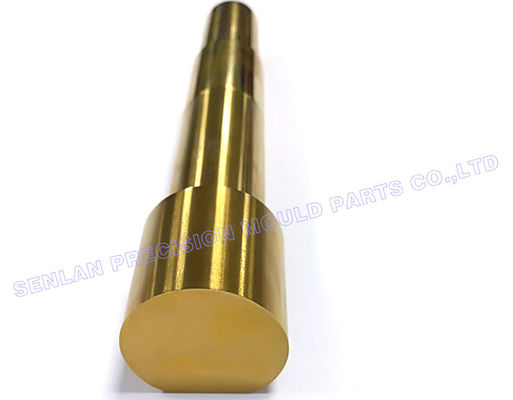

TiN beschichtet Stufen-Kern-Pins H13 Präzisionskomponenten für Druckguss- und Spritzgussformen

Produktübersicht

TiN-beschichtete Stufen-Kern-Stifte sind Präzisionsformkomponenten, die in Spritzgieß- und Druckgussformen verwendet werden, bei denen eine mehrdiametrige Geometrie, Verschleißbeständigkeit und dimensionale Stabilität erforderlich sind.Hergestellt durch CNC-DrehverfahrenDiese Komponenten bieten eine zuverlässige Leistung unter wiederholten Formzyklen.Alle Teile werden maßgeschneidert hergestellt, streng nach Zeichnungen und technischen Spezifikationen des Kunden.

Haupteigenschaften und technische Vorteile

• mit einer Breite von nicht mehr als 20 mmmit einer Breite von mehr als 20 mm,für Formenanwendungen

• CNC-Drehmaschinen, kombiniert mit Feinbearbeitung für Stufengeometrien

• TiN-Beschichtungzur Verbesserung der Verschleißfestigkeit und zur Verringerung der Reibung

• Stabile Maßgenauigkeit für Funktionsbereiche mit mehreren Durchmessern

• Gleichbleibende Oberflächenqualität für eine zuverlässige Formung und Demoldung

• geeignet für große Hohlräume und lange Produktionsläufe

• Ganz und garangepasst / OEM / Built-to-printHerstellung

Anwendungen und Industrie

Diese mit TiN beschichteten Stufenkern-Stifte werden weit verbreitet in

• Spritzgussformen für Verpackungskappen und -verschlüsse

• Formensysteme für Flaschenverschlüsse und Dichtungsbauteile

• Medizinische Verpackungsformen und Spritzenwerkzeuge

• Präzisionsformen, die schrittweise innere oder äußere Merkmale erfordern

Sie eignen sich besonders für Anwendungen, diepräzise Stufengeometrie, Oberflächenbeständigkeit und wiederholbare Formenleistung.

Schimmelformstruktur und Designbeschreibung

Die Stufenkernspinne werden an der Kernseite von Spritzgießformen oder Druckgussformen installiert und werden verwendet, um interne Produktmerkmale mit mehreren Durchmesserübergängen zu bilden.
Zu den wichtigsten Konstruktionsüberlegungen gehören:

• Genaue Schrittposition und Durchmesserregelung

• Glatte Übergänge zwischen Stufenbereichen

• Richtige Ausrichtung und Einfügung in Formbaugruppen

• Strukturelle Festigkeit, um Spritzdruck und wiederholte Zyklen zu widerstehen

Alle Kernstifte sind streng nach den Zeichnungen des Kunden konzipiert und hergestellt, um eine korrekte Montage und einen stabilen Formenbetrieb sicherzustellen.

Fertigungskapazität und CNC-Bearbeitung

Senlan Precision produziert TiN-beschichtete Stufen-Kern-Pins mit fortschrittlichen CNC-Bearbeitung und Veredelungsprozessen.
Unsere Produktionsstätten sind mit hochpräzisen Bearbeitungszentren und CNC-Drehmaschinen aus- Ich weiß.(Japan)undHARDINGE(USA), zusammen mit anderen international anerkannten Geräten, die es ermöglichen:

• CNC-Drehmaschinen mit hoher Präzision für Stufengeometrien

• Stabile Dimensionskontrolle für mehrdiametrige Merkmale

• Einheitliche Oberflächenqualität vor der Beschichtung

• Zuverlässige Wiederholbarkeit zwischen Produktionschargen

Eine TiN-Beschichtung wird nach der Bearbeitung und Oberflächenvorbereitung aufgetragen, um eine einheitliche Beschichtungsdicke und Leistung zu gewährleisten.

Produktion nach Maß und OEM-Kooperation

Wir sind aufProduktion nach Maß und OEM-Kooperation, unterstützt:

• Produktion auf der Grundlage von 2D-Zeichnungen oder 3D-Modellen

• Maßgeschneiderte Stufenmaße und funktionelle Geometrien

• Materialwahl und TiN-Beschichtungsmöglichkeiten

• Prototypenbau in kleinen Chargen und Serienproduktion

• Langfristige Lieferung von Ersatzteilen und Ersatzteilen von Formen

Technische Kommunikation wird während des gesamten Projekts aufrechterhalten, um eine genaue Ausführung der Kundenspezifikationen sicherzustellen.

Qualitätskontrolle und Exporterfahrung

Mit über20 Jahre Erfahrung im Export von Präzisionsformkomponenten, Senlan Precision betreibt ein strukturiertes Qualitätskontrollsystem:

• Inspektion und Rückverfolgbarkeit des eingehenden Materials

• Prüfungsdimensionen während der Bearbeitung

• Überprüfung der Beschichtung auf Stärke und Oberflächenzustand

• Endkontrolle vor der Verbringung mit vollständiger Dokumentation

Wir haben Erfahrung in der internationalen technischen Kommunikation, Qualitätsanforderungen und Exportverpackungsstandards.

Verwandte Schimmelkomponenten

• Präzisionsschimmelkernspinne

• Schimmelhöhle-Einsätze

• TiN-beschichtete Formenflächen

• Ersatzteile für Mehrschimmelformen

Alle zugehörigen Produkte sind auf einemAnpassungsbasis.

Technische FAQ

F1: Werden die Stufenkernpins streng nach Zeichnungen hergestellt?
Ja, alle Stufen-Kern-Pins werden streng nach Zeichnungen und Spezifikationen hergestellt.

F2: Welche Funktion hat die TiN-Beschichtung auf Stufenkern-Pins?
Die TiN-Beschichtung verbessert die Verschleißfestigkeit, reduziert die Reibung und hilft bei der Aufrechterhaltung der Dimensionsstabilität während langer Produktionszyklen.

F3: Können nicht-standardmäßige Stufenentwürfe unterstützt werden?
Benutzerdefinierte Schrittdurchmesser, Längen und Übergänge werden voll unterstützt.

F4: Können diese Kernstifte als Ersatzteile für vorhandene Formen geliefert werden?
Ersatz- und austauschbare Stufenkernspinne können hergestellt werden, um den bestehenden Formen zu entsprechen.

Bitte um ein Angebot

Für Preisgestaltung, Lieferzeiten oder technische Diskussionen überTiN-beschichtete Stufen-Kern-Stifte für Spritzgießformen, bitte Ihre Zeichnungen oder technischen Spezifikationen angeben.
Unser Ingenieursteam wird Ihre Anforderungen überprüfen und entsprechend ein professionelles Angebot machen.
