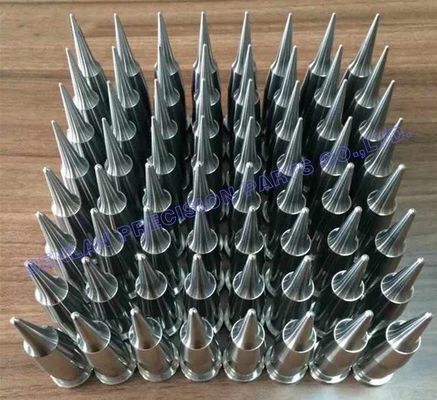

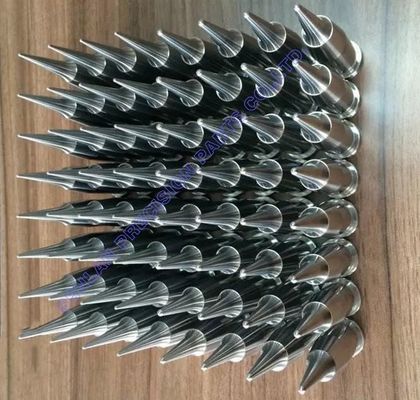

64-Hohlraum-Präzisionskern-Einsätze für Spritzgussformen mit hohem Volumen
Bei Spritzgussformen mit vielen Hohlräumen wird die Leistung durch Konsistenz definiert. Eine Form mit 64 Hohlräumen kann nur effizient betrieben werden, wenn jeder Kern-Einsatz mit präziser Maßhaltigkeit und abgestimmter Genauigkeit über den gesamten Satz gefertigt wird. Unsere 64-Hohlraum-Präzisionskern-Einsätze sind kundenspezifisch bearbeitete Formkomponenten, die für Spritzgussformen mit hohem Volumen entwickelt wurden, bei denen eine stabile Zyklusleistung, ein vorhersagbarer Auswurf und eine Wiederholbarkeit von Hohlraum zu Hohlraum entscheidend sind.
Als Hersteller von kundenspezifischen Präzisionsformkomponenten fertigen wir Kern-Einsatz-Sätze nach Kundenzeichnungen mit kontrollierten Prozessen für koaxiale Genauigkeit, Spitzengeometrie, Oberflächengüte und Austauschbarkeit. Ob für neue Formen oder als Ersatzsätze, diese Kern-Einsätze sind darauf ausgelegt, hohe Stückzahlen und gleichbleibende Qualität im großen Maßstab zu unterstützen.
Produktbeschreibung
Ein Kern-Einsatz ist das Formelement auf der beweglichen Hälfte einer Spritzgussform, das innere Geometrien und funktionale Merkmale erzeugt. In einer 64-Hohlraum-Konfiguration muss der Kernsatz als abgestimmtes System gefertigt werden – kleine Abweichungen zwischen den Kernen können schnell zu Defekten, inkonsistentem Sitz oder instabilen Prozessfenstern führen.
Typische Merkmale
- Hohe Produktionsmengen mit enger Konsistenz von Hohlraum zu Hohlraum
- Schlanke, präzisionsgedrehte Profile, die kontrollierte Geradheit und Rundlaufabweichung
- erfordernFormspitzen, deren Geometrie direkt den Teilesitz, die Abdichtung oder die Montageleistung beeinflusst
- Kritische Passungsbereiche (Führungsdurchmesser/Schultern), die für eine wiederholbare Montage in die Kernplatte ausgelegt sind
Wichtige Fertigungsprioritäten
- Konsistente Formgeometrie über alle 64 Teile
- Kontrollierte Null- und Führungsmerkmale für Austauschbarkeit
- Oberflächengüte und Kantenqualität optimiert für stabilen Auswurf und reduzierte Abnutzung
- Rückverfolgbarkeits- und Inspektionsstrategie für die Satzverwaltung
Material, Härte und Oberflächenbehandlung werden gemäß Ihrer Zeichnung und Ihren Produktionsanforderungen gefertigt.
Anwendungen
Diese 64-Hohlraum-Präzisionskern-Einsätze werden in Spritzgussformen mit hohem Volumen eingesetzt, bei denen hohe Stückzahlen und enge Wiederholbarkeit gefordert sind, wie z. B.:
- Mehrfachhohlraumformen, die abgestimmte Kernsätze erfordern
- Produktionsformen, die stabilen Auswurf und konsistentes Zyklusverhalten erfordern
- Werkzeugprogramme, die austauschbare Ersatzkernsätze für schnelle Wartung benötigen
Präzisions- und Fertigungskapazitäten
Die Produktion von Kernen mit vielen Hohlräumen erfordert mehr als nur die Genauigkeit einzelner Teile – sie erfordert Kontrolle auf Satzebene.
Fertigungsprozesse
- Präzisions-CNC-Drehen/Fräsen zur Formung von Profilen und Passungsbereichen
- Schleifen für kritische Passungen, Dichtungsbereiche und Nullflächen (falls erforderlich)
- Erodieren / Drahterodieren für Sonderfunktionen (projektabhängig)
- Koordinierung der Wärmebehandlung für Zielhärte und Stabilität
- Polieren / Feinbearbeitung für Formflächen und Verschleißzonen
- Workflow zur Satzabstimmung zur Aufrechterhaltung der Konsistenz von Hohlraum zu Hohlraum
Wichtige Kontrollen für 64-Hohlraum-Konsistenz
- Abstimmung der Maße von Hohlraum zu Hohlraumbei kritischen Formmerkmalen
- Kontrolle von Geradheit und Rundlaufabweichungfür lange/schlanke Kerne
- Konsistente Spitzengeometrie und Oberflächengüte zur Reduzierung von Schwankungen bei den Formungsergebnissen
- Wiederholbare Passungstoleranzen für direkten Einbau und schnellen Austausch
- Statistische Stichproben oder 100%ige Inspektionsoptionen basierend auf Ihren Qualitätsanforderungen
Inspektion & Dokumentation
- Maßprüfberichte für wichtige Merkmale (verfügbar)
- Materialzertifikat und Wärmebehandlungsaufzeichnungen auf Anfrage
- Teilekennzeichnung / Seriennummerierung zur Rückverfolgbarkeit und Satzverwaltung
Kundennutzen für die Produktion mit vielen Hohlräumen
Höhere Ausbeute in der Massenproduktion
Abgestimmte Kernsätze reduzieren die Variation von Hohlraum zu Hohlraum, was Ausschuss minimiert und die Gesamtausbeute verbessert.
Stabilere Formgebung und Auswurf
Kontrollierte Oberflächengüte und präzise Passungen unterstützen ein konsistentes Auswurfverhalten und reduzieren Ausfallzeiten durch Kleben oder ungleichmäßigen Auswurf.
Schnellere Wartung mit austauschbaren Ersatzteilen
Austauschbare Kerne ermöglichen einen schnellen Austausch, ohne die gesamte Form nacharbeiten zu müssen, und halten Hochdurchsatzlinien am Laufen.
Vorhersehbarer Lebenszyklus und geringere Gesamtkosten
Die richtige Materialauswahl, Härte und Verschleißmanagement erhöhen die Serviceintervalle und reduzieren langfristige Wartungskosten.
Was wir für ein Angebot benötigen
Um 64-Hohlraum-Präzisionskern-Einsätze genau anbieten zu können, stellen Sie bitte Folgendes bereit:
- 3D-CAD (STEP/IGES) und 2D-Zeichnung (PDF/DWG)
- Menge: 64 Stück pro Satz (und Anzahl der benötigten Sätze)
- Materialanforderung (oder Leistungsanforderungen für Empfehlung)
- Spezifikation für Wärmebehandlung / Zielhärte
- Anforderung an die Oberflächengüte für Formbereiche
- Liste kritischer Maße (Spitzengeometrie, Führungsmaße, Rundlaufabweichung/Geradheit)
- Details zur Formschnittstelle (Kernplattensitz, Führungsbund/Durchmesser, Befestigungsmethode)
- Inspektions-/Dokumentationsbedarf (Erste Artikelprüfung, CMM-Bericht, Stichproben vs. 100%ige Inspektion)
- Benötigte Lieferzeit und Verpackungsanforderungen
Wenn es sich um Ersatzkerne handelt, helfen die Abmessungen der vorhandenen Kernplattenschnittstelle, die Kompatibilität beim direkten Einbau sicherzustellen.
Häufig gestellte Fragen
Können Sie 64 Kern-Einsätze als abgestimmten Satz herstellen?
Ja. Wir befolgen Kontrollen auf Satzebene, um die Konsistenz von Hohlraum zu Hohlraum zu gewährleisten, und können Inspektionsdaten für wichtige Maße liefern.
Welche Maße sind bei Kern-Einsätzen mit vielen Hohlräumen normalerweise am kritischsten?
Typischerweise die Formspitzengeometrie, Führungsdurchmesser/-schultern und Rundlaufabweichung/Geradheit—da sie die Teilequalität, den Montagepassung und die Auswurfstabilität beeinflussen.
Bieten Sie Rückverfolgbarkeit für große Sätze an?
Ja. Serienkennzeichnung und Satzverwaltungsoptionen sind verfügbar, um Wartung und Ersatzteilkontrolle zu unterstützen.
Können Sie dringende Ersatzbestellungen unterstützen?
Wir können eine beschleunigte Fertigung basierend auf Geometrie, Wärmebehandlungsroute, Inspektionsumfang und aktueller Kapazität prüfen.
Liefern Sie Inspektionsberichte?
Ja. Wir können Maßprüfberichte (wichtige Merkmale oder vollständiger Bericht) gemäß Ihren Anforderungen liefern.
Benötigen Sie einen zuverlässigen Lieferanten für 64-Hohlraum-Präzisionskern-Einsätze für Spritzgussformen mit hohem Volumen?
Senden Sie uns Ihre STEP/2D-Zeichnungen, Material- und Härteanforderungen, Menge (Sätze) und angestrebte Lieferzeit. Wir werden schnell mit einem klaren Angebot und verfügbaren Optionen für Qualitätsdokumentation antworten.
