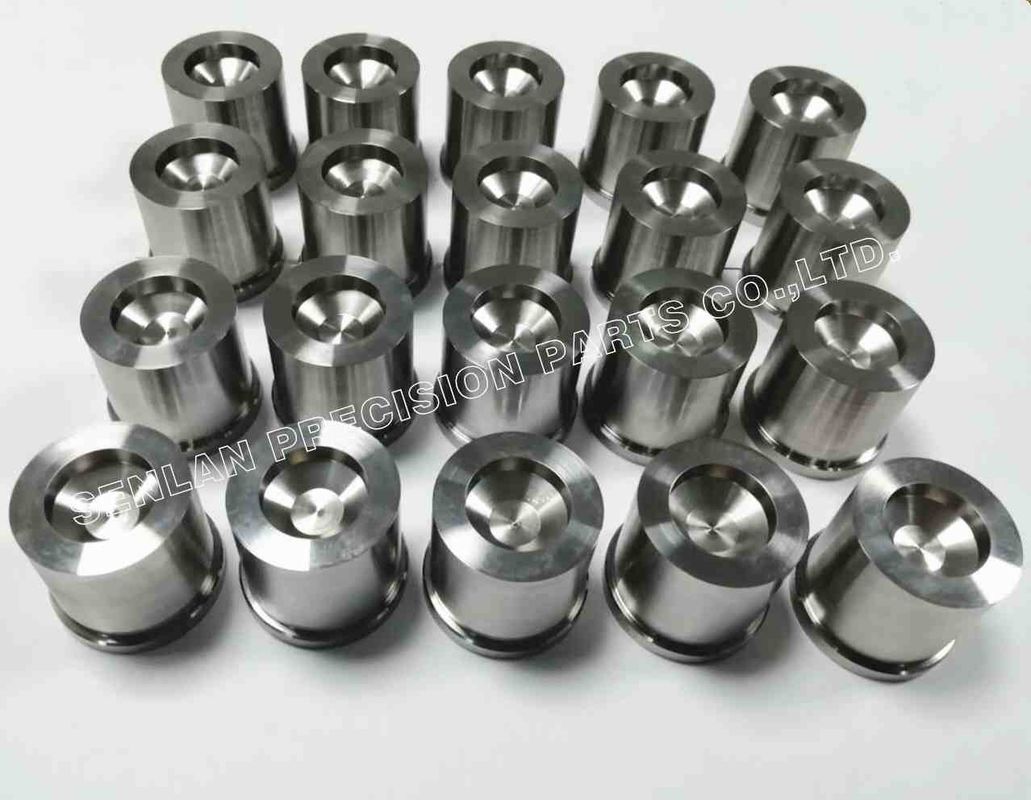

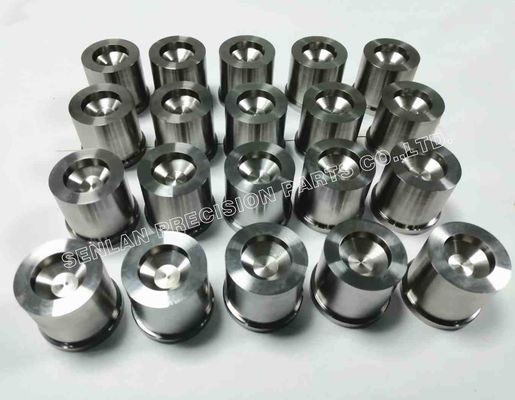

Kundenspezifische Kerneinsätze für CNC-bearbeitete Formteile
Kerneinsätze sind präzise Formkomponenten, die kritische interne Merkmale von Spritzgussteilen bilden. Die Verwendung von Kerneinsätzen anstelle der direkten Bearbeitung der Kerngeometrie in eine volle Platte verbessert die Wartungsfreundlichkeit, die Genauigkeitskontrolle und die Wartungseffizienz – insbesondere für Formen mit hohem Zyklus oder häufiger Überholung.Unsere kundenspezifischen Kerneinsätze werden nach Kundenzeichnungen als Teil unseres Fertigungsservices für präzise Formkomponenten CNC-bearbeitet. Wir konzentrieren uns auf wiederholbare Qualität bei Einzelstücken und Mehrstücksätzen mit kontrollierten Bearbeitungsprozessen für Bezugspunkte, Passungen, Rundlauf/Schlag, Oberflächengüte und Austauschbarkeit. Ob für neue Formen oder Ersatzwerkzeuge, unsere Kerneinsätze sind darauf ausgelegt, eine stabile Montage und eine gleichbleibende Formleistung zu unterstützen.Produktbeschreibung
Ein Kerneinsatz (Formkern) ist eine austauschbare Formkomponente, die typischerweise auf der beweglichen Hälfte einer Spritzgießform montiert wird. Er erzeugt interne Geometrien wie Bohrungen, Innendurchmesser, Sitzflächen, Kanäle und funktionale Schnittstellen – Merkmale, die oft darüber entscheiden, ob das Formteil korrekt montiert wird und zuverlässig funktioniert.Typische MerkmaleZylindrische oder gestufte Geometrien mit kontrollierten PositionierungsbezugspunktenFunktionale Formbereiche erfordern eine feine OberflächengüteEng anliegende Montagefunktionen (Schultern, Positionierungsdurchmesser, Rückhaltedetails)
Austauschbares Design zur Reduzierung von Ausfallzeiten und Verlängerung der Lebensdauer der Form
Gängige DesignelementePositionierung des Durchmessers/der Schulter für wiederholbare MontageFormspitzenprofil oder interne Geometriemerkmale
Entlastungs-/Entlüftungsmerkmale gemäß Spezifikation des Formdesigns
- Optionale Gewindeabschnitte oder Montage-Schnittstellen (falls erforderlich)
- Materialien, Wärmebehandlung & Oberflächenbehandlung
- Das Material des Kerneinsatzes wird basierend auf Verschleiß, Korrosionsbelastung, erforderlicher Polierbarkeit und erwarteter Lebensdauer ausgewählt. Typische Optionen sind rostfreie Formstähle und Werkzeugstähle. Wärmebehandlung und optionale Oberflächenbehandlungen/Beschichtungen können gemäß Ihrer Spezifikation angewendet werden, um Härte, Verschleißfestigkeit und Oberflächenstabilität zu verbessern.
- Anwendungen
Kundenspezifische Kerneinsätze werden in Kunststoffspritzgießformen für folgende Zwecke verwendet:
- Neubau von Formen, die eine einsatzbasierte Kernkonstruktion erfordern
- Ersatzkerne für Wartung und Überholung
- Mehrkavitätenformen, die eine gleichmäßige Kern-zu-Kern-Abstimmung erfordern
- Formen mit engen Toleranzanforderungen, bei denen Wiederholbarkeit unerlässlich ist
Werkzeugprogramme, die auf austauschbare Ersatzteile zur Reduzierung von Ausfallzeiten angewiesen sind
(Endprodukte variieren je nach Kundendesign; wir fertigen nach Ihren Zeichnungen und Ihrer Formarchitektur.)
Präzisions- und Fertigungskapazitäten
Kerneinsätze kombinieren oft enge Passungen mit oberflächenkritischen Formbereichen. Wir kontrollieren die Parameter, die die Formstabilität und die Wiederholbarkeit der Montage beeinflussen.FertigungsprozessePräzisions-CNC-Drehen und -Fräsen
- Schleifen für kritische Passungen, Bezugspunkte und Dichtflächen (falls erforderlich)
- Erodieren / Drahterodieren für spezielle Geometrien (projektabhängig)
- Koordination der Wärmebehandlung für Zielhärte und Dimensionsstabilität
- Polieren/Feinbearbeitung für Formflächen
- Satzabstimmung und Konsistenzkontrolle für Mehrstückbestellungen
Wichtige Qualitätskontrollen
Bezugspunktbasierte Bearbeitung zur Gewährleistung einer wiederholbaren Montage
Kontrolle der Passtoleranzen (Positionierungsdurchmesser/Schultern) zur Reduzierung von Handanpassungen
Kontrolle von Rundlauf/Schlag für koaxiale oder gestufte Designs
- Management der Oberflächengüte für stabile Entformung und reduzierten Verschleiß
- Konsistenzkontrolle über Sätze hinweg (Stichproben- oder 100%-Inspektionsoptionen)
- Inspektion & Dokumentation
- Maßprüfberichte verfügbar (Schlüsselmerkmale oder vollständiger Bericht)
- Materialzertifikate und Wärmebehandlungsaufzeichnungen auf Anfrage
- Kennzeichnungs-/Rückverfolgbarkeitsoptionen für die Satzverwaltung
Kundennutzen für die Zuverlässigkeit von einsatzbasierten Formen
- Schnellere Wartung und geringere Ausfallzeiten
- Austauschbare Kerneinsätze ermöglichen einen gezielten Austausch, ohne den gesamten Formblock oder die Platte nacharbeiten zu müssen.
- Konstante Formleistung
- Genaue Bezugspunkte und kontrollierte Passungen verbessern die Wiederholbarkeit und reduzieren Variationen, die durch Montageunterschiede verursacht werden.
- Längere Lebensdauer der Form
Optimiertes Material und Oberflächenbehandlung verbessern die Verschleißfestigkeit und schützen kritische Formbereiche über lange Produktionsläufe.
- Bessere Austauschbarkeit für Ersatzteilprogramme
- Abgestimmte Einsätze und konsistente Fertigung unterstützen den schnellen Austausch und planbare Wartungsintervalle.
- Was wir für ein Angebot benötigen
Um kundenspezifische Kerneinsätze genau anbieten zu können, stellen Sie bitte Folgendes bereit:
3D-CAD (STEP/IGES) und 2D-Zeichnung (PDF/DWG)
Menge (Einzelstücke oder Mehrstücksätze)
Materialanforderung (oder Betriebsbedingungen für Empfehlung)
Spezifikation der Wärmebehandlung/Zielhärte
Anforderung der Oberflächengüte für Formbereiche (Ra / Poliergrad)
Kritische Toleranzen (Bezugspunkte, Passungen, Rundlauf/Konzentrizität, Dichtbereiche falls zutreffend)
Details der Form-Schnittstelle (Positionierungsdurchmesser/Schulter, Rückhaltemethode, Abmessungen der Gegenplatte)
Inspektions-/Dokumentationsbedarf (Erste Artikelprüfung, Berichtsformat, Stichproben vs. 100%-Inspektion)
Lieferzeit und Verpackungsanforderungen
Wenn es sich um einen Ersatz-Kerneinsatz handelt, helfen die Angabe der Abmessungen der Gegen-Schnittstelle, eine problemlose Kompatibilität sicherzustellen.
- Häufig gestellte Fragen
- Fertigen Sie Kerneinsätze streng nach Kundenzeichnungen?
- Ja. Wir fertigen nach Ihren Zeichnungen, GD&T und Bezugspunkten. Wenn Toleranzen nicht spezifiziert sind, können wir einen praktischen Toleranzplan zur Genehmigung vorschlagen.
- Was sind die kritischsten Merkmale eines Kerneinsatzes?
- Typischerweise beeinflussen die Formgeometrie, die Positionierungsbezugspunkte und die koaxialen Merkmale (Rundlauf/Konzentrizität) die Montagepassung und die Konsistenz des Formteils.
- Können Sie abgestimmte Sätze für Mehrkavitätenformen liefern?
- Ja. Wir können abgestimmte Sätze mit kontrollierter Variation herstellen und Prüfdaten für Schlüsselabmessungen liefern.
- Bieten Sie Polieren und Oberflächenbehandlung auf Formflächen an?
- Ja. Polieren und Feinbearbeitung können nach Ihren Anforderungen durchgeführt werden.
Bieten Sie Prüfberichte und Materialzertifikate an?
Ja. Prüfberichte, Materialzertifikate und Wärmebehandlungsaufzeichnungen sind auf Anfrage erhältlich.
Benötigen Sie einen zuverlässigen Lieferanten für kundenspezifische Kerneinsätze und CNC-bearbeitete Formteile?
Senden Sie uns Ihre STEP/2D-Zeichnungen, Mengen-, Toleranz- und Oberflächenanforderungen, Material-/Härtespezifikationen und die gewünschte Lieferzeit. Wir werden schnell mit einem klaren Angebot und verfügbaren Qualitätsdokumentationsoptionen antworten.
