SKD61 (AISI H13) CNC-Form-Kern-Einsätze High-Precision-Kunststoff-Form-Teile

Produktübersicht

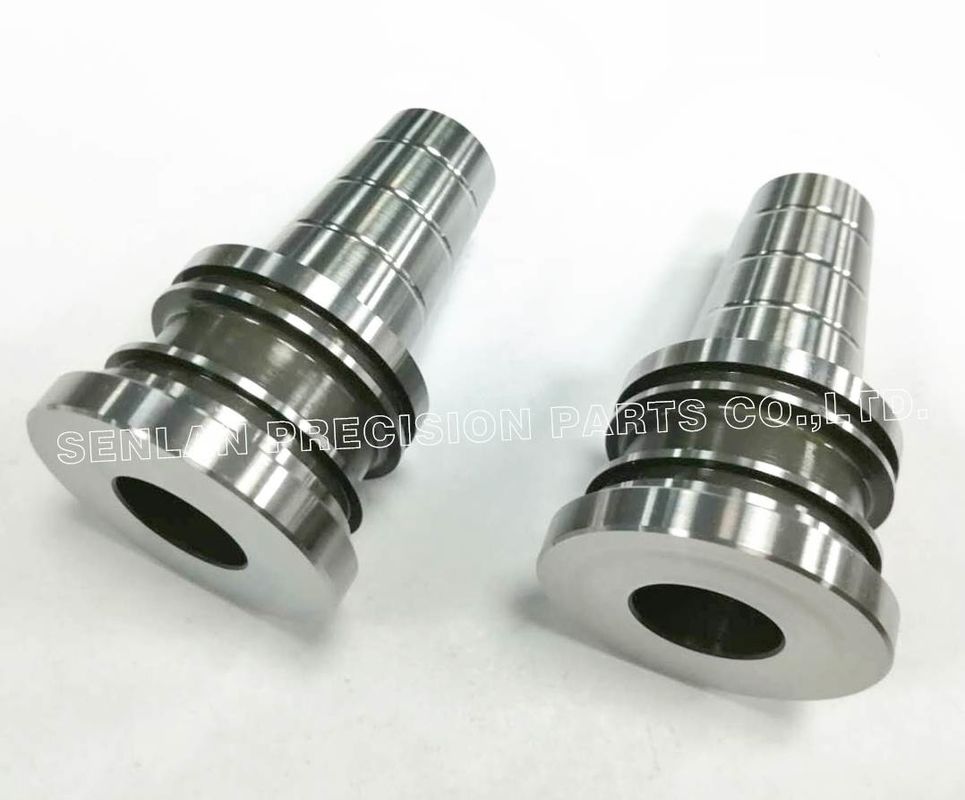

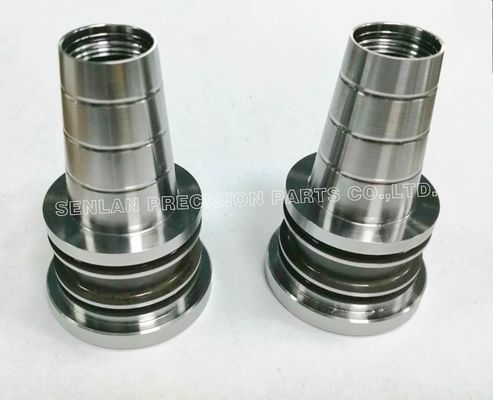

SKD61 CNC-Bearbeitungsschimmel-Kern-Einsätze sind Präzisions-Plastik-Schimmelkomponenten, die für Hochlast- und Hochtemperatur-Spritzguss-Anwendungen entwickelt wurden.Senlan PräzisionDurch die Verwendung von kontrollierten CNC-Bearbeitung und Wärmebehandlungsprozessen bieten diese Formkern-Einsätze eine stabile Maßgenauigkeit, Verschleißbeständigkeit und eine lange Lebensdauer.Alle Bauteile werden streng nach Zeichnungen der Kunden für kundenspezifische Spritzgussformen hergestellt.

Kernmerkmale und technische Vorteile

• Material: SKD61 Warmbearbeitungswerkzeugstahl
  Ausgezeichnete thermische Stabilität, Zähigkeit und Widerstandsfähigkeit gegen thermische Müdigkeit

• CNC-Bearbeitung mit hoher Präzision
  Strenge Dimensionskontrolle für Hohlraumgeometrie und Montageoberflächen

• Verfahren zur stabilen Wärmebehandlung
  Kontrollierte Härte und minimale Verformung nach Wärmebehandlung

• Optimierte Oberflächenqualität
  geeignet für EDM, Polieren, Nitrieren oder Beschichtung auf der Grundlage von Formen

• Herstellung von Geräten, die auf Druck ausgelegt sind
  Vollständig angepasste Abmessungen, Toleranzen und Strukturmerkmale pro Zeichnung

Anwendungsszenarien / Industrieanwendungen

• Injektionsformen aus Kunststoff

• Flaschenkappen und Schließformen

• Verpackungsformsysteme

• Medizinische Verbrauchsmaterialien und Einwegformen

• Hoch- und Mehrhöhlen-Injektionsformen

Diese Formkern-Einsätze werden in Formen, die eine konstante thermische Leistung und lange Produktionszyklen erfordern, weit verbreitet.

Erläuterung der Formstruktur und des Entwurfs

Formkern-Einsätze bilden die funktionelle Kavitätsgeometrie innerhalb einer Spritzgussform.
In SKD61-basierten Formen werden Kerninserts üblicherweise auf:

• Höchstverschleißbereiche

• Bereiche, die hohen Formtemperaturen ausgesetzt sind

• Einfügungen, die häufig ausgetauscht oder gewartet werden müssen

Durch die Verwendung auswechselbarer Kerninlagen wird die Wartungsfähigkeit der Form verbessert, die Wartungskosten reduziert und die Lebensdauer der Form verlängert.

Produktionskapazität und CNC-Bearbeitungskapazität

Senlan Precision produziert SKD61-Formenkern-Einsätze durch einen kontrollierten Herstellungsprozess:

• CNC-Fräsen und Drehenfür die Strukturgenauigkeit

• EDM-Bearbeitungfür komplexe Hohlräume und scharfe innere Ecken

• Präzisionsschleifenfür Datenoberflächen und Baugruppen

• Kontrolle der Wärmebehandlungzur Verringerung der inneren Belastung

• Dimensionelle PrüfungVerwendung von CMM und Präzisionsmessgeräten

Typische Toleranzfähigkeit:± 0,01 mmAuf Anfrage sind strengere Toleranzen verfügbar.

Individuelle Entwicklung / OEM-Kooperationsprozess

1. Zeichnung und Überprüfung der Spezifikationen
   2D/3D-Zeichnungen, Toleranzen und Oberflächenanforderungen bestätigt

2. Prozess- und Materialplanung
   Bestimmte Bearbeitungswege, Wärmebehandlung und Veredelungsverfahren

3. CNC- und EDM-Fertigung
   Kontrollierte Produktion mit Inspektion während des Verfahrens

4. Endgültige Qualitätsprüfung
   Prüfung der Abmessungen, Härte und Oberfläche

5. Lieferung von Chargen und langfristige Unterstützung
   Stabile Wiederholbarkeit von Programmen zur Wartung und zum Austausch von Formen

Qualitätskontrolle und Exporterfahrung

• ISO 9001 Qualitätsmanagementsystem

• Vollständige Rückverfolgbarkeit von Stoffen für SKD61-Stahl

• Prüfungen während des Verfahrens und der endgültigen Abmessung

• Kontrolle der Wärmebehandlung

• Exporterfahrung bei Verpackungsprojekten und Projekten für medizinische Formen

Inspektionsberichte und Materialbescheinigungen sind auf Anfrage erhältlich.

Verwandte Präzisionsformkomponenten (interne Links)

• Präzisionsschimmelvorrichtungen

• Schimmelkern-Pins

• Injektionsschimmelhöhlen

• Schimmelschieber und Verschleißinhalte

• Präzisionsformenkomponenten

Häufig gestellte Fragen (FAQ)

F1: Warum eignet sich SKD61 für Formenkern-Einsätze?
A: SKD61 bietet eine hervorragende Zähigkeit und Wärmevermüdungsbeständigkeit, was ihn für Spritzgießformen geeignet macht, die unter wiederholten Heiz- und Kühlzyklen arbeiten.

F2: Können diese Kerninserts EDM-bearbeitet werden?
A: Ja. SKD61-Formkern-Einsätze eignen sich für EDM-Bearbeitung und komplexe Hohlraumstrukturen.

Q3: Unterstützen Sie kundenspezifische Größen und Toleranzen?
A: Alle Produkte werden streng nach den Zeichnungen des Kunden hergestellt, wobei bestimmte Toleranzen gelten.

F4: Kann eine Oberflächenbehandlung durchgeführt werden?
A: Ja, je nach Formbedarf können Polieren, Nitrieren und Beschichten angewendet werden.

Anfordern Sie ein technisches Angebot

Fürkundenspezifische SKD61-CNC-Form-Kern-Einsätze, technische Zeichnungen oder OEM-Kooperation, bitte kontaktierenSenlan Präzision.
Unser Ingenieursteam wird Ihre Anforderungen prüfen und Ihnen ein detailliertes technisches Angebot zur Verfügung stellen.
