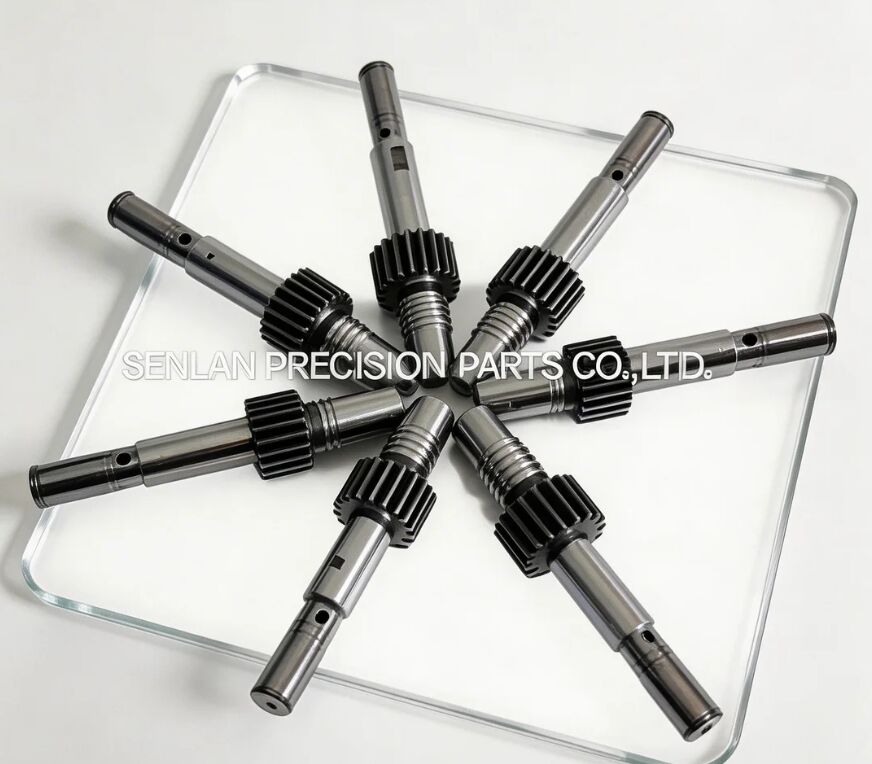

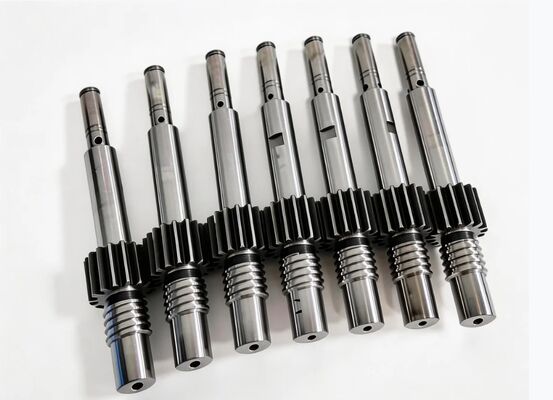

Gewindekern (Entriegelungskern) für Spritzgussformen
Produktübersicht
Gewindekerne sind präzisionsgeformte Komponenten, die zur Erzeugung von echten Innengewinden in spritzgegossenen Teilen verwendet werden. Im Gegensatz zu Standardkernen muss ein Gewindekern eine genaue Gewindegestalt beibehalten und mit einem Entriegelungs- oder Dreh-Entformungsmechanismus arbeiten, um das Formteil zu entformen, ohne die Gewinde zu beschädigen.
Unsere Gewindekernkomponenten (Gewindekernstift / Gewindekern-Einsatz) werden nach Kundenvorgaben mit strenger Kontrolle von Gewindeprofil, Rundlauf zur Drehachse, Passflächen und Oberflächengüte kundenspezifisch gefertigt. Für Hochvolumenformen ist eine gleichbleibende Gewindequalität unerlässlich, um Montageprobleme wie Gewindeschneiden, Drehmomentschwankungen, Leckagen oder Schließfehler zu vermeiden.
Produktbeschreibung
Ein Gewindekern ist das Formelement, das das Gewinde im Inneren (oder manchmal außen) eines Formteils erzeugt. In den meisten Fällen arbeiten Gewindekerne als Teil eines Entriegelungssystems, bei dem sich der Kern während des Ausstoßens dreht, um das Gewindeteil sauber zu entformen.
Was ein Gewindekern steuern muss
- Gewindeprofil, Steigung und Anfasgeometrie
- Koaxiale Ausrichtung zwischen Gewinde und den Drehdarummaßen des Kerns
- Stabile Einpassungen in den Formaufbau oder die Kernplatte
- Glatte Oberflächengüte zur Reduzierung von Anhaften, Fressen und Gewindeschäden
- Mechanische Schnittstellenmerkmale für das Antriebssystem (konstruktionsabhängig)

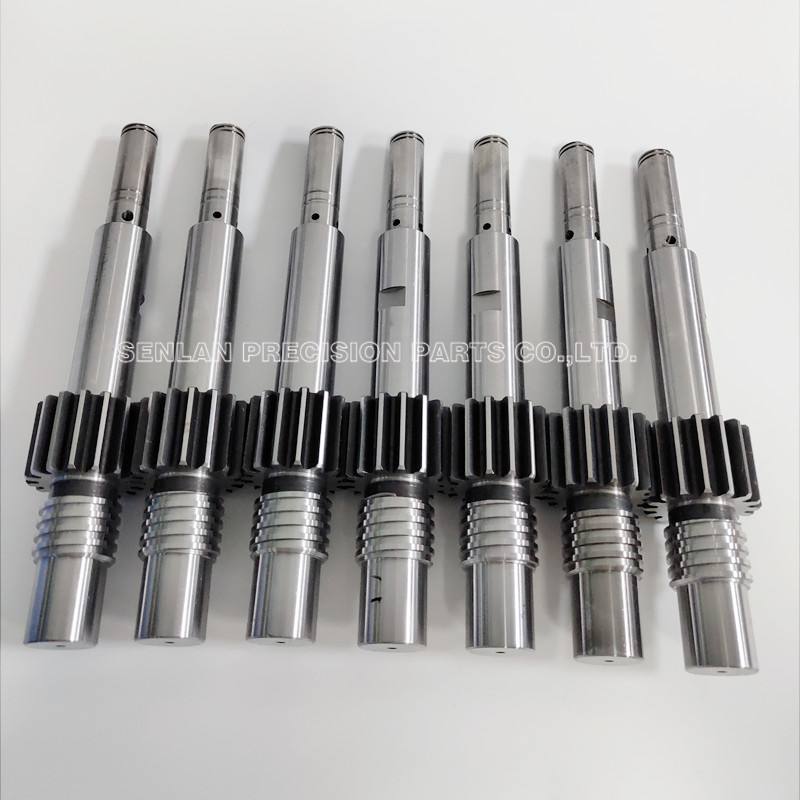

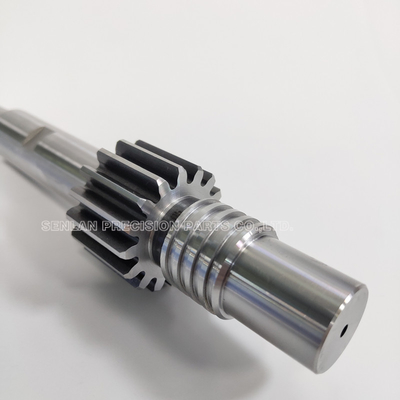

Typischer Aufbau eines Gewindekerns
Abhängig vom Formdesign kann ein Gewindekern umfassen:
- Gewindeformender Bereich (Innengewindeprofil)
- Positionierschultern/Durchmesser für wiederholgenaue Montage
- Antriebsschnittstellenmerkmale (Zahnradsitz, Keilnuten, Kupplungsabschnitt, Passfedern usw.)
- Verschleißzonen, optimiert für wiederholten Zyklusbetrieb und Gleitkontakt
Material- und Behandlungsempfehlungen
Gewindekerne werden oft aus Werkzeugstählen hergestellt, die für Verschleißfestigkeit und Dimensionsstabilität unter wiederholten Zyklen ausgewählt werden. Wärmebehandlung und optionale Oberflächenbehandlungen/Beschichtungen können spezifiziert werden basierend auf:
- Harztyp (gefüllte/abrasive Materialien)
- Erforderliche Gewindeoberflächenqualität und Entformungsverhalten
- Produktionsvolumen und erwartete Lebensdauer
- Betriebstemperatur und Schmierstrategie
Anwendungen
Gewindekerne werden in Spritzgussformen für Teile verwendet, die eine echte Gewindeentformung erfordern, einschließlich:
- Entriegelungs-Spritzgussformen (Drehentformungssysteme)
- Mehrkavitätenformen, die eine gleichbleibende Innengewindequalität erfordern
- Hochvolumenproduktionsformen, bei denen die Gewindestabilität die Montage- und Dichtleistung beeinflusst
- Ersatzkernprogramme für vorbeugende Wartung und schnellen Austausch
(Genaue Endprodukte variieren je nach Kundendesign; wir konzentrieren uns auf die Formfunktion und die Anforderung des Gewindeteils.)
Präzisions- und Fertigungskapazitäten
Gewindekerne erfordern sowohl Formpräzision als auch mechanische Ausrichtungspräzision. Wir kontrollieren die Parameter, die sich direkt auf die Formgebungsergebnisse und die Entriegelungsstabilität auswirken.
Fertigungsprozesse
- Präzisions-CNC-Drehen/Fräsen für Daturmen und Schnittstellen
- Gewindebearbeitung nach spezifiziertem Profil und Toleranz
- Schleifen für kritische Passungen und Drehdarummen (falls erforderlich)
- Erodieren / Drahterodieren für Schnittstellenmerkmale (projektabhängig)
- Koordination der Wärmebehandlung für Härte und Stabilität
- Feinbearbeitung/Polieren für Gewindeoberflächen und Verschleißzonen
- Satzabgleich für Mehrkavitäten-Gewindekernbestellungen
Wichtige Qualitätskontrollen
- Verifizierung des Gewindeprofils gemäß Zeichnungsanforderungen
- Kontrolle von Rundlauf/Schlag zwischen Gewinden und Drehdarummen
- Kontrolle der Passungstoleranzen für Montage- und Führungsflächen
- Verwaltung der Oberflächengüte zur Reduzierung von Fressen und Verbesserung der Entformung
- Konsistenzkontrolle über abgeglichene Sätze (Stichproben- oder 100%-Prüfoptionen)
Prüfung & Dokumentation
- Maßprüfbericht verfügbar (Schlüsselmerkmale oder vollständiger Bericht)
- Materialzertifikate und Wärmebehandlungsaufzeichnungen auf Anfrage
- Serienkennzeichnung/Rückverfolgbarkeitsoptionen für Kavitäten-/Satzverwaltung
Warum es wichtig ist / Kundennutzen für Gewindequalität & Entriegelungsstabilität
Zuverlässigere Montage und gleichmäßiges Drehmoment
Genaue Gewindegestalt reduziert das Risiko von Gewindeschneiden und stabilisiert die Drehmomentleistung in automatisierten Montagelinien.
Weniger Ausschuss und weniger Ausfallzeiten
Stabile Rundlaufkontrolle und gute Oberflächengüte helfen, Gewindeschäden, Anhaften und Probleme mit dem Entriegelungsmechanismus zu vermeiden.
Längere Lebensdauer bei wiederholter Drehung
Korrekte Materialauswahl, Wärmebehandlung und Oberflächenbearbeitung der Verschleißzonen reduzieren den Verschleiß und erhalten die Gewindequalität über lange Laufzeiten.
Schnellere Wartung mit austauschbaren Ersatzteilen
Austauschbare Gewindekerne ermöglichen einen schnellen Austausch ohne größere Formüberarbeitung und unterstützen planbare Wartungsintervalle.
Was wir für ein Angebot benötigen
Um Gewindekerne genau kalkulieren zu können, stellen Sie bitte zur Verfügung:
- 3D-CAD (STEP/IGES) und 2D-Zeichnung (PDF/DWG)
- Gewindespezifikation (Profil, Steigung, Toleranz, Anfasungsanforderungen)
- Form-Entformungsmethode (Entriegelungs-/Drehsystem) und Details der Antriebsschnittstelle
- Materialanforderung (oder Harz-/Produktionsbedingungen für Empfehlung)
- Spezifikation der Wärmebehandlung/Zielhärte
- Anforderung der Oberflächengüte für Gewinde und Verschleißzonen
- Menge (Einzelstücke oder Mehrkavitäten-Sätze)
- Prüf-/Dokumentationsanforderungen (FAI, Berichtsformat, Stichproben vs. 100%-Prüfung)
- Lieferzeit und Verpackungsanforderungen
Wenn es sich um ein Ersatzteil handelt, helfen die Angabe der Gegenstück-Schnittstellenabmessungen (Drehdarummen, Antriebssitz, Positionierschultern) bei der Sicherstellung der Drop-in-Kompatibilität.
Häufig gestellte Fragen
Warum erfordern Gewindeteile einen Entriegelungskern?
Viele Gewindekonstruktionen können nicht von einem geraden Kern abgezogen werden, ohne das Gewinde zu beschädigen. Ein Entriegelungskern dreht sich, um das Gewindeteil sauber zu entformen.
Was verursacht Gewindeschneiden oder inkonsistentes Drehmoment bei Formteilen?
Häufige Ursachen sind Abweichungen im Gewindeprofil, Rundlauf relativ zur Drehachse, schlechte Oberflächengüte, Verschleiß oder Fehlausrichtung im Entriegelungsmechanismus.
Können Sie abgeglichene Gewindekern-Sätze für Mehrkavitätenformen liefern?
Ja. Wir können abgeglichene Sätze mit kontrollierter Kavität-zu-Kavität-Konsistenz herstellen und Prüfdaten für wichtige Gewinde- und Daturmerkmale liefern.
Unterstützen Sie Antriebsschnittstellenmerkmale (Zahnradsitz, Kupplungsabschnitt usw.)?
Ja. Wir fertigen nach Ihrer Zeichnung, einschließlich der Antriebs- und Positionierungsschnittstellenmerkmale, die vom Entriegelungssystem benötigt werden.
Liefern Sie Prüfberichte und Materialzertifikate?
Ja. Prüfberichte und Material-/Wärmebehandlungszertifikate sind auf Anfrage erhältlich.
Konstruktion
Senden Sie Ihre Zeichnungen und geben Sie die Gewindeanforderungen, Drehdarummen und Antriebsschnittstellenmerkmale an. Unsere Ingenieure prüfen die Herstellbarkeit und erstellen einen Produktionsplan, um eine stabile Entriegelungsleistung und Gewindekonsistenz zu gewährleisten.
