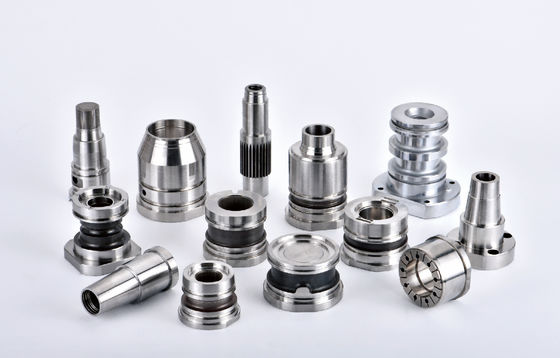

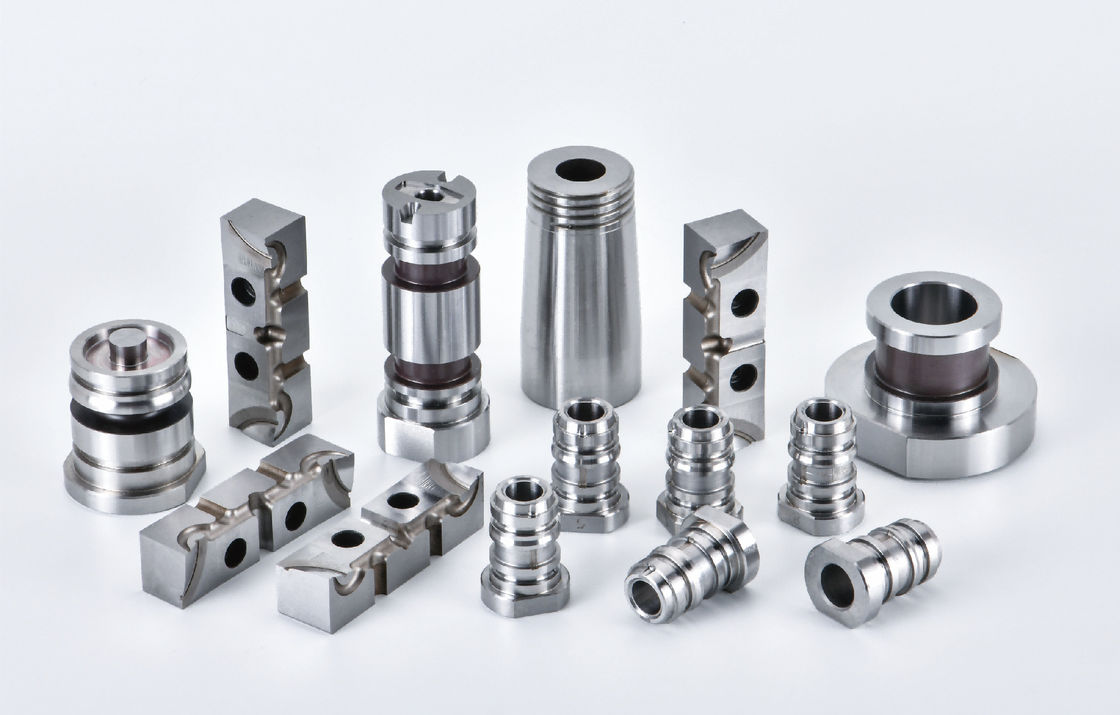

Präzisions-Formeinsatz & Buchse für Kunststoffspritzgussformen
Eine Formeinsatz & Buchse Set ist eine präzise Kombination von Formkomponenten, die verwendet wird, um kritische Geometrien zu formen und gleichzeitig die Wartungsfreundlichkeit und Langzeitstabilität der Form zu verbessern. Der Formeinsatz erzeugt die wichtigsten äußeren oder funktionalen Oberflächen des Formteils, während die Buchse Führung, Schutz und einen kontrollierten Spielraum um die Gegenkomponenten bietet – und so hilft, eine wiederholbare Ausrichtung aufrechtzuerhalten und den Verschleiß bei Hochzyklusproduktion zu reduzieren.
Wir fertigen kundenspezifische Formeinsätze und Buchsen streng nach Kundenzeichnungen. Für Spritzgussformen, die enge Toleranzen, saubere Trennungen und eine gleichbleibende Teilequalität erfordern, konzentrieren wir uns auf das Wesentliche: Grundgenauigkeit, Passungsregelung, Oberflächengüte, Härte und Austauschbarkeit – damit Einsätze schnell ausgetauscht werden können und in Mehrkavitätenformen konstant Leistung bringen.
Produktbeschreibung
Eine Formeinsatz ist eine austauschbare Formkomponente, die auf der Kavitätenseite (feste Hälfte) installiert oder in eine Kavitätenplatte integriert wird, um die äußeren Merkmale des Formteils zu formen. Die Verwendung von Einsätzen ermöglicht es Formbauern, verschleißanfällige oder designkritische Bereiche zu ersetzen, ohne den gesamten Formblock überarbeiten zu müssen.
Eine Buchse (oft als Führungs- oder Schutzelement verwendet) wird typischerweise mit einem Stift-/Kern-/Schnittstellenkomponente gepaart, um die Bewegung zu stabilisieren, den Verschleiß zu steuern und eine kontrollierte Passung über lange Produktionszyklen aufrechtzuerhalten. Je nach Formdesign können Buchsen auch helfen, das Trennverhalten zu steuern und Fressen an Gleitflächen zu reduzieren.
Typische Funktionen
- Präzise Trennung und Abdichtungsleistung aufrechterhalten (designabhängig)
- Effizienz der Formwartung durch austauschbare Komponenten verbessern
- Verschleißanfällige Bereiche schützen und die Lebensdauer der Form verlängern
- Stabile Montagepassung durch kontrollierte Bezugspunkte und Schnittstellen unterstützen
- Konstante Leistung über Mehrkavitätenwerkzeuge hinweg gewährleisten
Gängige Konstruktionsmerkmale
- Positionierschultern/-durchmesser für wiederholbare Installation
- Hochglanz-Formbereiche am Formeinsatz (wie spezifiziert)
- Buchsenführungsflächen mit kontrolliertem Spiel und Verschleißzonen
- Optionale Nuten, Anschlüsse oder Schnittstellenmerkmale gemäß Formdesign
Materialien und Behandlungen
Die Materialauswahl hängt vom Korrosionsrisiko, den Verschleißbedingungen, dem erforderlichen Poliergrad und der erwarteten Zykluszahl ab. Typische Optionen sind Edelstahl-Formstähle für Korrosionsbeständigkeit und Polierstabilität sowie Werkzeugstähle für Verschleißfestigkeit und Zähigkeit. Wärmebehandlung und optionale Beschichtungen können angewendet werden, um Ihre Haltbarkeits- und Entformungsanforderungen zu erfüllen.
Anwendungen
Formeinsatz- und Buchsenkomponenten werden in Kunststoffspritzgussformen verwendet für:
- Formdesigns auf Basis von Einsätzen, die austauschbare Formabschnitte erfordern
- Hochzyklusformen, bei denen Verschleißmanagement und Wartungsgeschwindigkeit wichtig sind
- Mehrkavitätenwerkzeuge, die eine konstante Leistung von Kavität zu Kavität erfordern
- Formüberholung und Ersatzteilprogramme
- Formen mit engen Trennungen oder Präzisionsschnittstellen, die stabile Passungen erfordern
(Genaue Formprodukte variieren je nach Kundendesign; wir fertigen nach Ihren Zeichnungen und Ihrer Formarchitektur.)
Präzisions- und Fertigungskapazitäten
Formeinsätze und Buchsen erfordern oft enge Passungen und oberflächenkritische Oberflächen, insbesondere an Trennungen und Formzonen.
Fertigungsprozesse
- Präzisions-CNC-Fräsen/Drehen für Profile und Schnittstellen
- Schleifen für kritische Passungen, Bezugspunkte und Dichtflächen
- Erodieren / Drahterodieren für spezielle Geometrien und scharfe Merkmale (falls erforderlich)
- Koordination der Wärmebehandlung für Härte und Dimensionsstabilität
- Polieren/Feinbearbeitung für Formflächen
- Abgleich und Konsistenzkontrolle von Sätzen für Mehrkavitätenaufträge
Wichtige Qualitätskontrollen
- Bezugspunktbasierte Bearbeitung für wiederholbare Installation und Austauschbarkeit
- Kontrolle der Passtoleranzen zwischen Buchsenschnittstellen und Gegenkomponenten
- Management der Oberflächengüte für Form- und Gleitbereiche
- Kontrolle von Ebenheit/Parallelität, wo relevant für Formschluss und Trennung
- Konsistenzprüfungen über mehrere Teile hinweg (Stichproben- oder 100%-Inspektionsoptionen)
Inspektion & Dokumentation
- Berichte über Dimensionsprüfungen verfügbar (Schlüsselmerkmale oder vollständiger Bericht)
- Materialzertifikate und Wärmebehandlungsaufzeichnungen auf Anfrage
- Teilekennzeichnung und Rückverfolgbarkeitsoptionen für die Satzverwaltung
Kundennutzen für die Wartung von Formen mit Einsätzen
Schnellere Wartung und geringere Ausfallzeiten
Austauschbare Formeinsätze und Buchsen ermöglichen einen gezielten Austausch, ohne große Formblöcke überarbeiten zu müssen, und halten so Produktionspläne stabil.
Bessere Teilekonstanz bei langen Läufen
Kontrollierte Bezugspunkte und stabile Passungsschnittstellen reduzieren Variationen, die zu Grat, Fehlpassung oder Dimensionsdrift führen können.
Längere Lebensdauer der Form durch Verschleißschutz
Buchsen schützen verschleißanfällige Führungs- und Schnittstellenbereiche und helfen so, Fressen zu reduzieren und Wartungsintervalle zu verlängern.
Vorhersehbarere Produktionsleistung
Hochwertige Oberflächenbearbeitung und richtige Härte verbessern die Entformungsstabilität und reduzieren unerwartete Stillstände.
Was wir für ein Angebot benötigen
Um Formeinsätze und Buchsen genau anbieten zu können, stellen Sie bitte zur Verfügung:
- 3D-CAD (STEP/IGES) und 2D-Zeichnungen (PDF/DWG)
- Stückliste und Menge (Einsatz + Buchse, Anzahl der Sätze)
- Materialanforderungen (oder Betriebsbedingungen für Empfehlung)
- Spezifikation der Wärmebehandlung/Zielhärte
- Anforderung an die Oberflächengüte (Ra / Poliergrad für Formzonen)
- Kritische Toleranzen (Bezugspunkte, Passungen, Trennungsmaße, Rundlauf, falls zutreffend)
- Details der Formenschnittstelle (Positionierungsdurchmesser/-schultern, Befestigungsmethode, Gegenstückgrößen)
- Inspektions-/Dokumentationsbedarf (Erste Artikelprüfung, Berichtsformat, Stichproben vs. 100%-Inspektion)
- Lieferzeit und Verpackungsanforderungen
Wenn es sich um Ersatzteile handelt, helfen die Angabe der Gegenplatte und der Schnittstellenabmessungen der Komponenten, eine Drop-in-Kompatibilität sicherzustellen.
Häufig gestellte Fragen
Allgemein
Fertigen Sie streng nach Kundenzeichnungen und Toleranzen?
Ja. Wir fertigen nach Ihren Zeichnungen, GD&T und Bezugspunkten. Wenn Toleranzen nicht spezifiziert sind, können wir einen praktischen Toleranzplan zur Genehmigung vorschlagen.
Sind Sie ein Hersteller oder ein Handelsunternehmen?
Wir sind ein Hersteller von kundenspezifischen Präzisionsformkomponenten mit CNC-Bearbeitung, Erodieren (falls erforderlich), Schleifen und Oberflächenbearbeitungsfähigkeiten.
Können Sie Prüfberichte und Materialzertifikate liefern?
Ja. Dimensionsprüfberichte sowie Material-/Wärmebehandlungszertifikate können auf Anfrage bereitgestellt werden.
Spezifisch für Formeinsatz & Buchse
Warum einen Formeinsatz anstelle einer direkten Bearbeitung der Kavität in der Formplatte verwenden?
Einsätze verbessern die Wartungsfreundlichkeit – verschleißanfällige oder designkritische Bereiche können ersetzt oder aktualisiert werden, ohne die gesamte Platte überarbeiten zu müssen, was Ausfallzeiten und Kosten reduziert.
Welche Rolle spielt die Buchse in diesem System?
Die Buchse bietet typischerweise Führung und Verschleißschutz, hält einen kontrollierten Spielraum aufrecht und hilft, Schnittstellen bei Hochzyklusbetrieb zu stabilisieren.
Können Sie passende Sätze für Mehrkavitätenformen liefern?
Ja. Wir können passende Sätze mit kontrollierter Variation fertigen und Prüfdaten für Schlüsselabmessungen liefern.
Aufruf zur Ingenieurleistung
Senden Sie Ihre Zeichnungen und geben Sie kritische Trennungen, Passungsspielräume und Anforderungen an die Oberflächengüte an. Unsere Ingenieure prüfen die Herstellbarkeit und schlagen einen Produktionsplan für stabile Einsatzeigenschaften und eine lange Lebensdauer vor.
