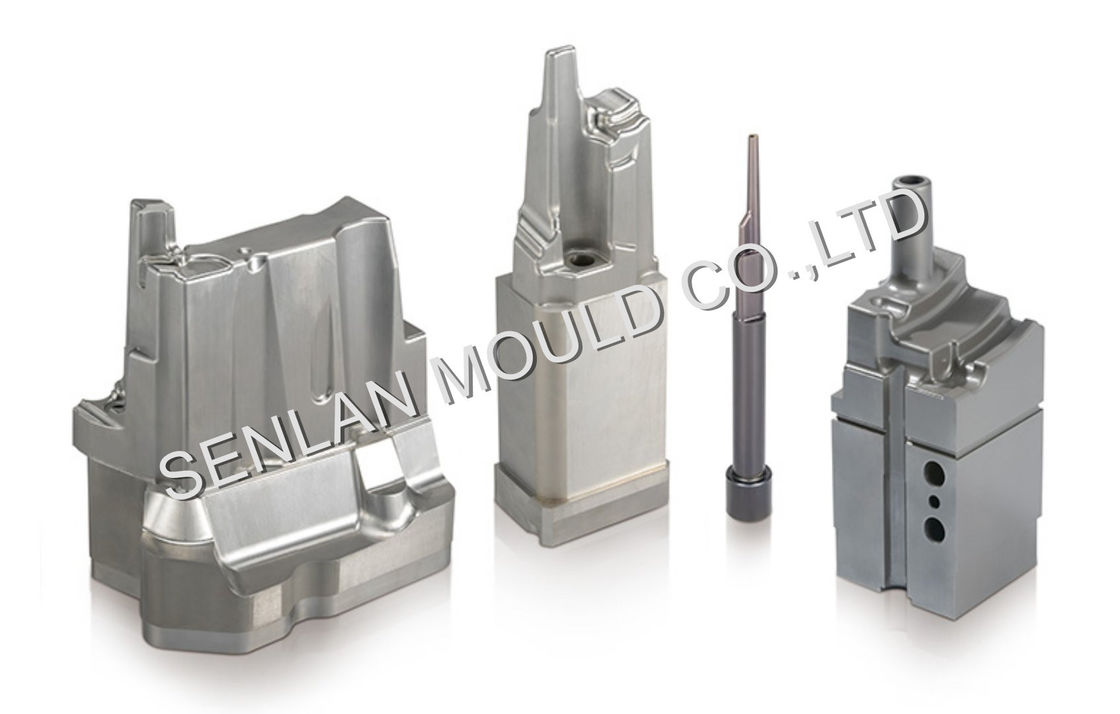

Präzisions-Punch-Pins und Formenkomponenten

Produktübersicht

Präzisions-Punch-Pins und hochharte Werkzeugkomponenten sind kritische Verschleißteile in Hochgeschwindigkeits-Metalldruckmaschinen.
Sie werden häufig in Progressive Die, feine blanking Werkzeuge, und Präzisionsformung Anwendungen, wo die Maßgenauigkeit und Bruchbeständigkeit sind wichtig.

Wir produzierenfür die Herstellung von Werkzeugen mit einer Leistung von mehr als 50 kWauf Basis von Built-to-Print, wobei der Schwerpunkt auf

• Abnutzungsbeständigkeit

• Bruchfestigkeit

• Dimensionalstabilität

• Zuverlässigkeit des Hochgeschwindigkeitsstempels

Diese Komponenten sind für eine gleichbleibende Leistung unter wiederholten Einschlägen und Produktionsbedingungen mit hohem Produktionszyklus ausgelegt.

Warum bei der Hochgeschwindigkeitsprägung die Qualität von Stanznadeln wichtig ist

In Massenproduktionsstempellinien unterliegen Stanzpfeifen:

• Wiederholte Hochschlagbelastung

• Seitenbelastung durch Fehlausrichtung

• Aufbau von Reibungswärme

• Materialhaftung und -verhärtung

Zu den häufigsten Ausfallmodi gehören:

• Plötzliches Splittern oder Schnappen

• Progressiver Verschleiß, der zur Bildung von Burren führt

• Exzentrischer Verschleiß durch schlechte Konzentrizität

• Verkleidung unter thermischer Belastung

Die Qualität der Werkzeuge beeinflusst unmittelbar die Betriebszeit der Produktion und die Konsistenz der Teile.

Schwerpunkt der Produktion

1) Materialwahl und metallurgische Kontrolle

Wir arbeiten mit leistungsstarken Werkzeugstahlen und Karbidmaterialien, darunter:

• SKH51 / M2

• ASP23 / Vanadis 23

• Wolframkarbid

Die Auswahl der Materialien hängt von

• Schlagkraft

• Folienstärke

• Härte des Werkstücks

• Schlagfrequenz

Die Wärmebehandlung erfolgt unter kontrollierten Vakuumbedingungen, gefolgt von mehreren Härtezyklen, um eine gleichmäßige Härte und Mikrostrukturstabilität zu gewährleisten.

Eine optionale Sub-Null-Behandlung ist verfügbar, um die Dimensionsstabilität zu verbessern und den anhaltenden Austenit zu reduzieren.

2) Konzentrizität und Zylinderkontrolle

Beim Hochgeschwindigkeitsstempeln führt selbst eine geringe Exzentrizität zu einem ungleichmäßigen Verschleiß.

Wir stellen sicher:

• Konzentrizität innerhalb von ±0,002 mm

• Dichte Zylinderregelung

• Stabiler Führungsansatz

Bei Führungsbuschen werden präzise zentralfreie Schleif- und Gipschleifverfahren eingesetzt, um eine reibungslose Gleitleistung zu gewährleisten.

Eine stabile Geometrie reduziert die innere Belastung und verlängert die Lebensdauer.

3) Oberflächenbearbeitung und Beschichtung

Zur Verringerung von Reibung und Ärger:

• Spiegelpolieren (Ra 0,05 ∼0,1)

• PVD-Beschichtungen wie TiCN, AlTiN und DLC

Die Oberflächenvorbereitung beinhaltet eine Ultraschallreinigung und eine Ionenbehandlung vor der Beschichtung, um eine starke Bindung und Abschlackbeständigkeit zu gewährleisten.

Durch eine ordnungsgemäße Oberflächentechnik wird die Wärmeansammlung und der Verschleiß von Klebstoffen erheblich reduziert.

Technische Spezifikation

Ausgangsstoffe:
SKH51, M2, ASP23, Vanadis 23, Wolframkarbid

Härte:
62­64 HRC (Werkzeugstahl)
Bis zu 90 HRA (Carbid)

Toleranzfähigkeit:
Bis zu ± 0,001 mm (je nach Geometrie)

Oberflächenbearbeitung:
Spiegelendung Ra 0,05 ̊0.1

Geometriearten:
Gerade, schrittweise, T-förmige, Kugelverriegelung, Pilotenpins

Kompatibilität:
Austauschbar mit Dayton-, Lane-, Misumi- und Fibro-Standards auf Anfrage

Anwendungsbereiche

Unsere Präzisions-Punchspinne und Werkzeugkomponenten werden in:

• Stempel für Fahrzeuge (Endgeräte, Halterungen, Steckverbinder)

• Elektronik- und Telekommunikationsstempel

• Medizinische Präzisionswerkzeuge

• Herstellen von Verbindungselementen für die Luftfahrt

• Feinschmieren und Mikrostippen

Diese Branchen erfordern eine lange Lebensdauer und eine stabile Dimension.

Qualitätskontrolle und Dokumentation

Jede Charge umfasst:

• Materialzertifizierung

• Prüfung der Härte

• Abmessungsbericht (CMM oder Mikrometer)

• Bestätigung der Oberflächenrauheit, wenn erforderlich

Unser ISO 9001-basierter Workflow sorgt für eine konstante Wiederholung der Produktion.

OEM und kundenspezifische Herstellung

Wir unterstützen:

• Profile nach Maßgabe von Zeichnungen

• Schnelle Prototypen für spezielle Geometrien

• Mikro-Punch-Pins mit hohem Seitenverhältnis (bis zu 0,2 mm Durchmesser)

• Kleinserien- und Massenproduktion

Alle Bauteile werden streng nach Kundenvorgaben hergestellt.

Technische FAQ

F1: Wie verhindern Sie, dass sich die Schlagnadel zerreißt?
Durch die richtige Materialauswahl, eine kontrollierte Vakuumwärmebehandlung und eine optimierte Randgeometrie zur Verringerung der Spannungskonzentration.

F2: Können Sie Mikro-Punch-Pins mit einem Durchmesser von weniger als 0,5 mm herstellen?
Ja, Mikro-Punch-Pins bis zu 0,2 mm werden unterstützt, mit strenger Geradheit und Steifheitskontrolle.

F3: Wie stellt man die Beschichtungsabhängigkeit sicher?
Vor der PVD-Beschichtung werden Oberflächenreinigung und Ionvorbehandlung durchgeführt, um eine starke Bindung unter thermischer und mechanischer Belastung zu gewährleisten.

Q4: Unterstützen Sie Karbid-Punch-Pins?
Wolframkarbid ist für hohe Verschleißfestigkeit und extreme Härte verfügbar.

Technische Angebote anfordern

Übersenden Sie Ihre Zeichnungen (STEP, DWG, PDF) mit den Anforderungen an Material und Härte.
Unser Ingenieursteam wird Ihre Bewerbung überprüfen und Ihnen einen Produktionsvorschlag machen.
