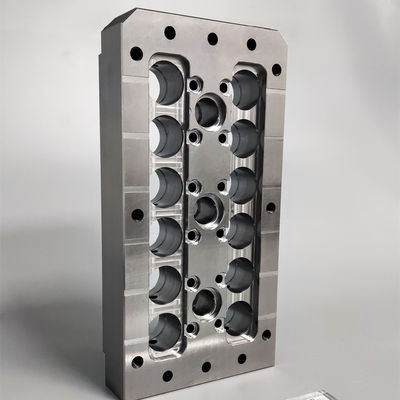

Präzisions-Stavax-Hochhärte-Formkernplatte für die tägliche Verpackung von Kunststoffspritzguss
Überblick über die Formkernplatte
Unser Präzisions-Formkernplattensystem besteht aus einer Formkernplatte und einer Kavitätenplatte mit integrierten Temperaturregelkanälen in den Trägerplatten, Formkernplatten und Kavitätenplatten. Die komplette Baugruppe umfasst Stützsäulen, Auswerfer, Angussbuchse, Angusszieher und Angusskomponenten.
Die Formkavitäten- und Kernplatten werden sicher an der Formbasis befestigt, die an Platten innerhalb der Spritzgussmaschine befestigt ist. Die vordere Hälfte verfügt über eine Stützplatte für die Befestigung der Formkavität, eine Angussbuchse für den Materialfluss von der Düse und einen Zentrierring für eine präzise Ausrichtung.
Die hintere Hälfte enthält das Auswerfersystem, das an der Formkernplatte und der Stützplatte befestigt ist. Während des Betriebs aktiviert der Auswerferstab das Auswerfersystem, wenn sich die Formhälften trennen, und drückt die Auswerferplatte nach vorne, um die Auswerferstifte in das geformte Teil zu treiben, um es aus der offenen Formkavität zu entfernen.
Technische Daten
| Produktname |
Kunststoffspritzgussformbasis FAI-Modell |
| Positionsgenauigkeit |
± 2μm für Werkstückgröße ≤ 600 mm x 300 mm
± 5μm für Werkstückgröße ≤ 1200 mm x 700 mm |
| Ebenheit |
≤ 5μm |
| Formbasis-Lebensdauer |
500.000 - 3.000.000 Schuss |
| Material |
P20, 718, 2738, NAK80, S136, S136H usw. |
| Form-Anguss |
Heißkanal, Kaltkanal |
| Formbasis-Standard |
LKM, HASCO, FUTABA, DME |
| Kavität |
Einzel, Multi |
| Schleifen |
Grob, Fein |
| Oberflächenbehandlung |
Polieren, Textur |
| Importierte Maschinen |
Jip-Schleifer, Präzisions-Horizontal-Oberflächenschleifer, CNC usw. |
| Design-Software |
CAD-, UG-, PROE-Dateien usw. |
| Anwendung |
Relais, Haushaltsgeräte, Autos, Elektronik, Mobiltelefone usw. |
Produktionsprozess
- Beurteilung der Formmachbarkeit gemäß den Produktzeichnungen und Anforderungen des Kunden
- Bestätigung der Fertigungskapazität und Anforderung technischer Daten für Stanzgeräte
- Festlegung des Produktionsplans und Bereitstellung der Formpreisgestaltung
- Auftragsbenachrichtigung erhalten
- Produktlayout und Materialausnutzung bestätigen
- Verarbeitung der Anzahlung von 50 %
- Beginn der Formteilbearbeitung und -produktion
- Herstellung von Musterprodukten mit der fertigen Form zur Kundenbestätigung
- Anpassen der Form basierend auf dem Produktqualifikations-Feedback, bis die Zeichnungsanforderungen erfüllt sind
- Restzahlung verarbeiten
- Lieferung arrangieren nach Bestätigung der Transport- und Verpackungsmethode
Fertigungsvorteile
- 16 Jahre Spezialisierung auf die Herstellung von Hochgeschwindigkeits-Stanzwerkzeugen für Siliziumstahlbleche
- Größter Hersteller von Hochgeschwindigkeits-Stanzwerkzeugen für Transformatoren, Vorschaltgeräte, Reaktoren in China
- Jährliche Produktion von 160 Varianten von Hochgeschwindigkeits-Stanzwerkzeugen für Siliziumstahl
- Vollständig anpassbare Werkzeuglösungen
Häufig gestellte Fragen
Q1. Sind Sie ein Handelsunternehmen oder eine Fabrik?
Senlan Precision Mould ist eine OEM-, ODM-, OBM-Fabrik in Guangdong, China, die sich auf die Herstellung von Kunststoffformbasen spezialisiert hat.
Q2. Wie erhalte ich ein Angebot?
Standardprodukte: Modell + Größe und Menge angeben (z. B. 4045-SCI-A90-B90 1 Satz). Nicht-Standardprodukte: Zeichnung, Sonderwünsche und Menge angeben.
Q3: Wie lange ist Ihre Lieferzeit?
Standardprodukte: 3-5 Tage. Nicht-Standardprodukte: variiert je nach Fertigungskomplexität.
Q4: Stellen Sie Muster zur Verfügung? Ist es kostenlos oder kostenpflichtig?
Ja, wir stellen Muster oder Rohmaterial zur Qualitätsprüfung zur Verfügung. Die Kunden tragen die Frachtkosten, und für einige Spezialprodukte kann eine Musterzahlung erforderlich sein.
Q5. Wie können Sie die Qualität garantieren?
Moderne Maschinenausstattung, ausgereifte Technologie und qualifizierte Arbeitskräfte gewährleisten die Produktqualität. Unsere QC-Abteilung führt vor jeder Lieferung gründliche Inspektionen durch.
Q6. Kundendienst
Kontaktieren Sie uns bei Fragen nach Erhalt von Mustern oder Produkten. Wir bieten umfassende Unterstützung bis zur vollständigen Zufriedenheit.
