Telescopic Core -- Präzisionsformlösung für Unterschnitte und komplexe interne Eigenschaften
Produktübersicht

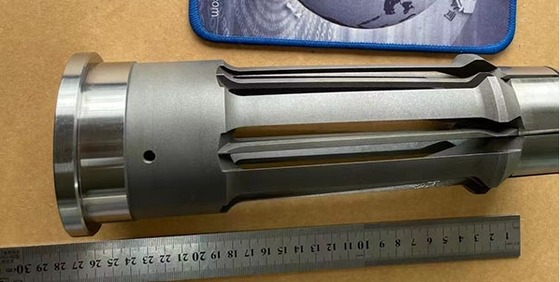

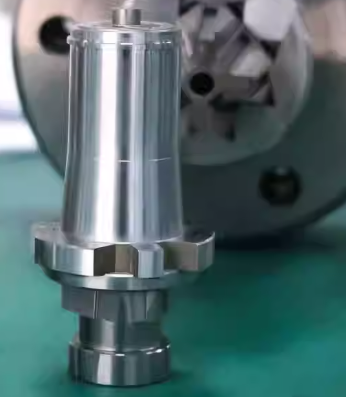

EineTeleskopkernist eine bewegliche Formkomponente, die in Spritzgussformen zum FormenInnenunterschnitte, Schnapp-Fit-Details, innere Rillen, tiefe innere Hohlräume und andere komplexe innere Merkmaledie nicht reibungslos durch einen standardmäßigen festen Kern oder ein gewöhnliches Ausstoßsystem freigesetzt werden können.
Während des Formens dehnt sich der Teleskopkern aus, um die erforderliche innere Geometrie zu bilden.Dieser Mechanismus hilft, Produktbeschädigungen während der Demoldung zu verhindern und verbessert die Formstabilität bei Präzisionsanwendungen.
Für Produkte mit schwierigen inneren Strukturen ist der Teleskopkern nicht nur ein Formteil, sondern ein wirksames Werkzeug.Lösungsmittel für die EntformungDas trägt dazu bei, eine sauberere Freisetzung, eine bessere Qualität und eine zuverlässigere Produktion zu gewährleisten.
Anwendungen und Verwendungen
Ein Teleskopkern wird vor allem inInjektionsformen mit Unterschnitten oder komplexen inneren Strukturen, vor allem für Teile, die nicht durch Standard-Geradexplosionen glatt abgeformt werden können.
| Schimmelpilztyp |
Typische Anwendungen |
| Kappenformen |
Verwendet für manipulationssichere Kappen, Flip-Top-Kappen und Kappen mit speziellen internen Sperrvorrichtungen oder komplexen inneren Strukturen. |
| Medizinische Präzisionsformen |
Geeignet für kleine medizinische Kunststoffteile mit tiefen Eigenschaften, mehreren funktionalen Details und strengen Maßanforderungen. |
| Kosmetische Verpackungsformen |
Häufig für Deckel, Innenstecker, kleine Funktionsteile und Verpackungskomponenten mit internen Sperrstrukturen verwendet. |
| Kleine Präzisionsspritzgießformen |
Ideal für kompakte Formen, bei denen herkömmliche Rutschen oder Lifter schwer zu installieren sind. |
| Kunststoffformen mit inneren Unterschnitten oder Rillen |
Geeignet für Teile mit inneren Schlitzen, tiefen Hohlräumen, inneren Verriegelungsstellen oder unregelmäßigen inneren Löchern. |
Funktionale Vorteile
| Funktion |
Beschreibung |
| Handflächenunterschnittsstrukturen |
Bilden interne Unterschnitte, seitliche Unterschnitte, Snap-Fit-Details, interne Stufenmerkmale und Schließbereiche, die nicht durch einen standardmäßigen festen Kern freigesetzt werden können. |
| Hilfe beim glattem Entmahlen |
Rückzieht sich während der Formöffnung, um vor dem Auswerfen Platz zu schaffen und hilft dem Teil, sich sicher und reibungslos zu demontieren. |
| Formkomplexe innere Geometrie |
Geeignet für tiefe Hohlräume, enge innere Schlitze und unregelmäßige innere Konturen, die mit herkömmlichen Kernstrukturen schwer zu formen sind. |
| Ersetzen Sie größere Nebenwirkungen in engen Räumen |
Kann in kompakten Formstrukturen verwendet werden, bei denen große Rutschen oder komplexe Nebenwirkungssysteme nicht praktisch sind. |
Strukturen, für die Teleskopkerne erforderlich sind
| Typ der Struktur |
Warum man einen Teleskopkern braucht |
| Innenunterschnitte |
Eine gerade Auswerfung kann das geformte Element nicht sicher freisetzen. |
| Seitenunterschnitte |
Eine zusätzliche Bewegung ist erforderlich, um eine Verriegelung während des Abbaus zu vermeiden. |
| Funktionen der Schnellanpassung |
Schützt empfindliche Verriegelungsdetails vor Beschädigungen während der Freisetzung. |
| Eigenschaften der inneren Stufen |
Ermöglicht eine sichere Demoldung von abgestuften inneren Geometrien. |
| Verriegelungsmerkmale in der Nähe der inneren Fäden |
Verhindert Störungen zwischen den Gewindebereichen und den nahegelegenen Verriegelungsvorrichtungen. |
Vorteile der Verbesserung der Demoldung
| Ein gemeinsames Problem |
Wie der Teleskopkern hilft |
| Schürfen |
Reduziert Oberflächenschäden, indem es sich zurückzieht, bevor das Teil vom Kern abgedrängt wird. |
| Aufhellen von Stress |
Minimiert die übermäßige lokale Kraft während der Demoldung. |
| Kantenbruch |
Schützt zerbrechliche Verriegelungsmerkmale und dünne Kanten. |
| Knacken |
Reduziert das Risiko von Strukturschäden durch Zwangsfreigabe. |
| Klebrig |
Er schafft genügend Freiraum, um zu verhindern, dass das Teil am Kern eingeschlossen wird. |
| Verformung |
Hilft dem Teil, sich natürlicher zu befreien und Verzerrungen zu reduzieren. |
Hauptvorteile gegenüber Standardkomponenten
Im Vergleich zum Zwangsabbau oder zu großen Seitenbewegungen bietet ein Teleskopkern:
- Zuverlässigere Demoldung bei schwierigen Innengeometrien
- Weniger Risiko für Kratzer, Risse oder Verformungen
- Bessere Eignung für kompakte und präzise Formenstrukturen
- Reinere Freisetzung von Unterschnitten und Snap-Fit-Funktionen
- Verbesserung der Produktionsstabilität in der Massenproduktion
Technische Definition
Ein Teleskopkern istmit einer Breite von mehr als 20 mm,Es handelt sich hierbei nicht um ein standardmäßiges festes Formblatt, sondern um ein bewegliches Formblatt, eine einziehbare Formblattkomponente oder einen Teil des Abformmechanismus.
Produktvorteile
- Für:innere Unterschnitte und komplexe innere Geometrien
- Zurückziehen während der Formöffnung zur Verbesserung der Freisetzung von Teilen
- Reduziert Kratzer, Spannungsspuren, Kantenbruch, Risse und Verformungen
- Ideal fürkleine, präzise und platzbeschränkte Formen
- Kann größere Nebenwirkungssysteme in bestimmten lokalen Anwendungen ersetzen
- Verbessert die Konsistenz der Form und die Qualität des fertigen Teils
- geeignet für Kappenformen, medizinische Formen, Formen für kosmetische Verpackungen und andere Präzisionsspritzgießformen
Empfohlene Branchen
Verpackungsindustrie:Für Deckel, Verschlüsse und Verpackungskomponenten mit internen Verriegelungsmerkmalen oder komplexen Innendetails.
Medizinische Industrie:Für präzise medizinische Kunststoffteile mit funktionalen Unterschnitten, internen Schlitzen oder kleinen tiefen Strukturen.
Kosmetische Verpackungsindustrie:Für Deckel, Stecker und dekorative Verpackungskomponenten, die sowohl eine komplexe Geometrie als auch ein gutes Aussehen erfordern.
Präzisionskunststoffkomponenten:Für kompakte Bauteile, bei denen die inneren Merkmale genau geformt und sicher freigegeben werden müssen.
Häufig gestellte Fragen
Wofür wird ein Teleskopkern in Spritzgießformen verwendet?
Es wird verwendet, um innere Unterschnitte, Snap-Fit-Details, innere Rillen und andere komplexe innere Strukturen zu formen, die nicht durch einen standardmäßigen festen Kern freigesetzt werden können.
Wie funktioniert ein Teleskopkern?
Es dehnt sich während des Formens aus, um das Merkmal zu bilden, und zieht sich während des Formenöffnens zurück, um einen Platz für ein reibungsloses und sicheres Abformen zu schaffen.
Ist ein Teleskopkern das Gleiche wie ein Standard-Form-Einsatz?
Nein, es kann als bewegliche Einlage betrachtet werden, wird aber genauer als beweglicher Kern oder als Teil eines Abformmechanismus eingestuft.
Welche Formen verwenden häufig Teleskopkernen?
Sie werden üblicherweise in Kappenformen, medizinischen Formen, Kosmetikverpackungsformen und anderen Präzisionsspritzgussformen mit internen Unterschnitten oder schwierigen internen Strukturen verwendet.
Kann ein Teleskopkern eine Rutsche ersetzen?
In einigen lokalen oder räumlich begrenzten Anwendungen, ja. Es kann einen Teil einer Rutsche oder eine Nebenfunktion ersetzen, je nach Produktgeometrie und Formdesign.
Unterstützung der individuellen Herstellung
Mit langjähriger Erfahrung inEinzelteile von Formformen und Teile von Präzisionsformen, Teleskopkernen können nach Produktstruktur, Formgestaltung und Maßanforderungen hergestellt werden.
Wenn Ihr Teilinnere Unterschnitte, innere Rillen, tiefe Hohlräume oder schwierige Freisetzungsmerkmale, kann eine maßgeschneiderte Teleskop-Kernlösung dazu beitragen, die Formleistung, die Qualität der Teile und die Zuverlässigkeit der Produktion zu verbessern.
Ein Angebot anfordern
Ich suche einenpräzise Teleskopkernfür Kappenformen, medizinische Formen, Formen für kosmetische Verpackungen oder für kundenspezifische Kunststoffkomponenten?
