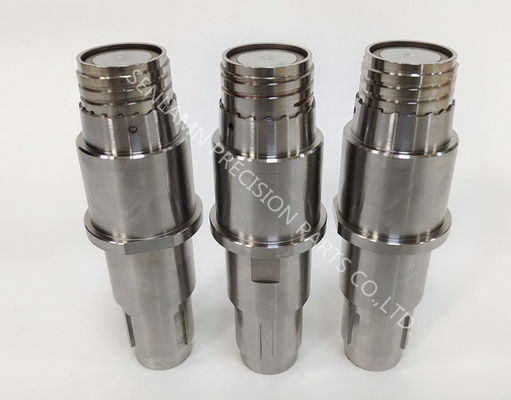

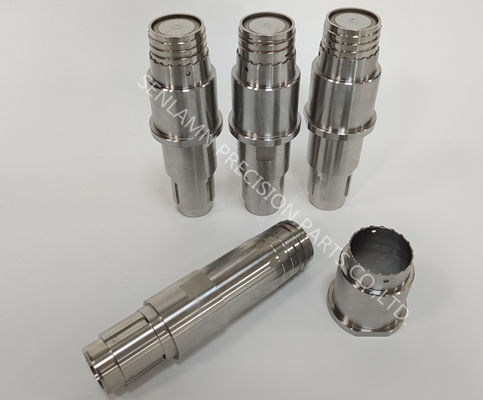

S136 Gewindeeinsätze für Spritzgussformen für Flaschenverschlüsse
Die Gewindegenauigkeit ist einer der kritischsten Qualitätsfaktoren bei der Herstellung von Flaschenverschlüssen. Selbst geringfügige Abweichungen im Gewindeprofil, der Steigung oder der Rundlaufgenauigkeit können zu Fehlverschraubungen, Undichtigkeiten, inkonsistentem Drehmoment oder Montagefehlern auf automatisierten Verschließlinien führen. Unsere S136 Gewindeeinsätze sind präzise Formkomponenten, die für Spritzgussformen für Flaschenverschlüsse hergestellt werden und für eine stabile Gewindeformung, konsistente Leistung von Kavität zu Kavität und zuverlässige Langzeitbeständigkeit ausgelegt sind.
S136 ist ein rostfreier Werkzeugstahl, der aufgrund seiner Korrosionsbeständigkeit, Oberflächenstabilität und guten Polierbarkeit weit verbreitet für Verschlussformen ist – wertvoll für Formen, die in feuchten Umgebungen, bei häufiger Reinigung oder langen Produktionszyklen betrieben werden. Wir fertigen Gewindekerne nach Kundenzeichnungen mit strenger Kontrolle von Gewiergeometrie, Bezugspunkten, Rundlauf und Passflächen, sowohl für neue Formen als auch für Ersatzteile.
Produktbeschreibung
Ein Gewindeeinsatz ist die formgebende Kernkomponente, die das Innengewinde (oder Gewindeeingriffsmerkmale) im Flaschenverschluss erzeugt. Abhängig vom Verschlussdesign und der Formarchitektur können Gewindekerne mit Ausdrehsystemen, Kollapsmechanismen oder anderen Entformungsansätzen verwendet werden. Unabhängig von der Auswurfsmethode muss der Gewindekern eine präzise Geometrie und Oberflächengüte beibehalten, um eine wiederholbare Leistung des Verschlusses zu gewährleisten.
Was der Gewindekern typischerweise steuert
- Internes Gewindeprofil, Steigung und Anfasungsgeometrie
- Ausrichtung des Gewindes zur Achse für reibungslose Montage und stabiles Drehmoment
- Funktionale, dichtungsbezogene Innenmerkmale (designabhängig)
- Positionierungs- und Haltebezugspunkte für wiederholbare Installation in der Kernplatte
Wichtige Design- und Fertigungsprioritäten
- Genaue Gewindeform mit kontrollierter Kopf-/Fußdefinition
- Konsistente Gewiergeometrie über Mehrkavitätensätze
- Kontrollierter Rundlauf/Konzentrizität zwischen Gewinde und Positionierungsbezugspunkten
- Optimierte Oberflächengüte zur Reduzierung von Anhaften, Verschleiß und Gewindeschäden
- Stabile Passflächen zur Unterstützung der Austauschbarkeit und schnellen Wartung
Warum S136 häufig gewählt wird
S136 bietet Leistungsvorteile für Gewindekerne in Verschlussformen:
- Bessere Beständigkeit gegen Korrosion und Oberflächenoxidation, die die Entformung und Gewindequalität beeinträchtigen können
- Stabiler Oberflächenzustand über lange Zyklen, reduziert Wartungsunterbrechungen
- Gute Oberflächenbearbeitungsfähigkeit für glatte Gewindeoberflächen und konsistente Entformung
Anwendungen
S136 Gewindeeinsätze werden in Spritzgussformen für Flaschenverschlüsse verwendet, darunter:
- Mehrkavitäten-Verschlussformen, die eine konsistente innere Gewindequalität erfordern
- Hochvolumen-Produktionsformen, bei denen Gewindeabweichungen die Ausbeute und die Stabilität der Verschließlinie beeinträchtigen
- Ersatzkernprogramme für vorbeugende Wartung und schnelle Austauschbarkeit
- Neue Verschlussformen mit Edelstahlkernen für zuverlässige Langzeitnutzung
Präzisions- und Fertigungskapazitäten
Gewindeeinsätze erfordern sowohl hohe geometrische Genauigkeit als auch starke Konsistenz von Satz zu Satz – insbesondere in Formen mit vielen Kavitäten.
Fertigungsprozesse
- Präzisions-CNC-Drehen für Positionierungs- und Schnittstellengeometrie
- Gewindebearbeitung nach spezifiziertem Profil und Toleranz
- Schleifen für kritische Passungen und Bezugsflächen (falls erforderlich)
- Erodieren / Drahterodieren für spezielle Details (projektabhängig)
- Koordination der Wärmebehandlung für Zielhärte und Stabilität
- Feinbearbeitung/Polieren für Gewindeoberflächen und Funktionszonen
- Satzabgleich und Konsistenzkontrolle für Mehrkavitäten-Aufträge
Wichtige Qualitätskontrollen für Gewindekerne
- Überprüfung der Gewindesteigungs-/Profilmerkmale gemäß Zeichnungsanforderungen
- Kontrolle von Rundlauf/Konzentrizität zwischen Gewinden und Positionierungsbezugspunkten
- Kontrolle der Passtoleranz für direkten Einbau und Austauschbarkeit
- Management der Oberflächengüte zur Reduzierung von Fressen und Verbesserung des Entformungsverhaltens
- Konsistenzprüfungen über Mehrstücksätze (Stichproben- oder 100%-Inspektionsoptionen)
Inspektion & Dokumentation
- Maßprüfberichte verfügbar (Schlüsselmaße oder vollständiger Bericht)
- Materialzertifikate und Wärmebehandlungsaufzeichnungen auf Anfrage
- Serienkennzeichnungs-/Rückverfolgbarkeitsoptionen für das Management von Mehrkavitätensätzen
Warum es für die Gewindequalität von Flaschenverschlüssen wichtig ist
Weniger Verschließprobleme und höhere Linienstabilität
Genaue Gewiergeometrie unterstützt konsistentes Drehmoment und reibungsloses Verschließen auf automatisierten Linien, reduziert Ausschuss und Ausfallzeiten.
Höhere Ausbeute in der Mehrkavitäten-Produktion
Abgestimmte Gewindekernsätze reduzieren die Variation von Kavität zu Kavität und verbessern die allgemeine Produktionskonsistenz.
Weniger verschleißbedingte Gewindedegradation
Materialauswahl, Wärmebehandlung und Oberflächengütekontrolle helfen, die Gewindeintegrität über lange Zyklen aufrechtzuerhalten.
Schnellere Wartung mit austauschbaren Ersatzkernen
Austauschbare Gewindekerne ermöglichen einen schnellen Austausch, ohne den gesamten Formstapel nacharbeiten zu müssen, was Ausfallzeiten reduziert und Produktionspläne schützt.
Was wir für ein Angebot benötigen
Um S136 Gewindeeinsätze genau anbieten zu können, stellen Sie bitte zur Verfügung:
- 3D-CAD (STEP/IGES) und 2D-Zeichnung (PDF/DWG)
- Menge (Einzelstücke oder Mehrkavitätensätze)
- Material bestätigen: S136 (oder akzeptierte Äquivalente)
- Wärmebehandlung / Zielhärteanforderung
- Details zur Gewindespezifikation (Profil, Steigung, Toleranz, Anfasungsanforderungen)
- Kritische Toleranzen (Rundlauf/Konzentrizität, Bezugspunkte, Passflächen)
- Anforderung an die Oberflächengüte für Gewinde- und dichtungsbezogene Bereiche
- Details zur Formenschnittstelle (Positionierungsdurchmesser/Schulter, Befestigungsmethode)
- Inspektions-/Dokumentationsbedarf (Erstabmusterung, Berichtsformat, Stichproben vs. 100%-Inspektion)
- Lieferzeit und Verpackungsanforderungen
Wenn Sie bestehende Gewindekerne ersetzen, helfen die Angabe der Abmessungen der Gegenkernplattenoberfläche, eine direkte Kompatibilität sicherzustellen.
FAQ
Warum ist die Genauigkeit von Gewindekernen in Verschlussformen so entscheidend?
Da Gewindeabweichungen das Montage-Drehmoment, die Dichtungszuverlässigkeit und die Leistung automatisierter Verschließlinien beeinflussen. Kleine Abweichungen können zu Fehlverschraubungen oder Undichtigkeiten führen.
Können Sie Mehrkavitäten-Gewindekernsätze mit abgestimmter Konsistenz herstellen?
Ja. Wir können abgestimmte Sätze mit kontrollierter Variation herstellen und Inspektionsdaten für wichtige Gewinde- und Bezugspunkte liefern.
Wie verhindern Sie Rundlaufprobleme bei Gewindekernen?
Durch die Kontrolle von Bezugspunkten während der Bearbeitung, die Verwaltung von koaxialen Merkmalen und die Überprüfung von Konzentrizität/Rundlauf gegen spezifizierte Toleranzen während der Inspektion.
Bieten Sie Polieren für Gewindeoberflächen an?
Ja. Oberflächenbearbeitung und Polieren können nach Ihren Anforderungen angewendet werden, um das Entformungsverhalten und die Oberflächenstabilität zu verbessern.
Bieten Sie Materialzertifikate und Inspektionsberichte an?
Ja. Materialzertifikate, Wärmebehandlungsaufzeichnungen und Inspektionsberichte sind auf Anfrage erhältlich.
Benötigen Sie einen zuverlässigen Lieferanten für S136 Gewindeeinsätze für Spritzgussformen für Flaschenverschlüsse?
Senden Sie uns Ihre STEP/2D-Zeichnungen, Gewindespezifikationen, Menge, Toleranz- und Oberflächenanforderungen, Zielhärte und Lieferzeit. Wir werden schnell mit einem klaren Angebot und Optionen für Qualitätsdokumentation antworten.
