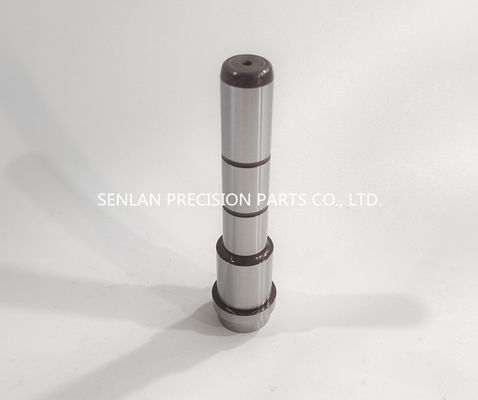

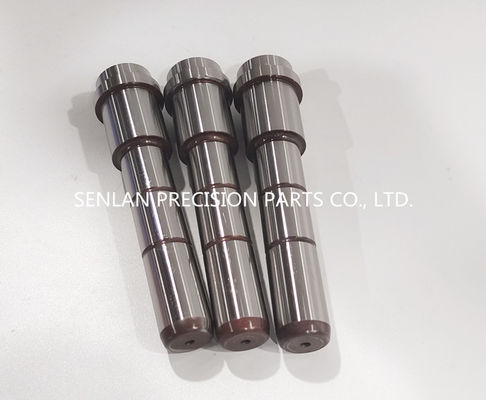

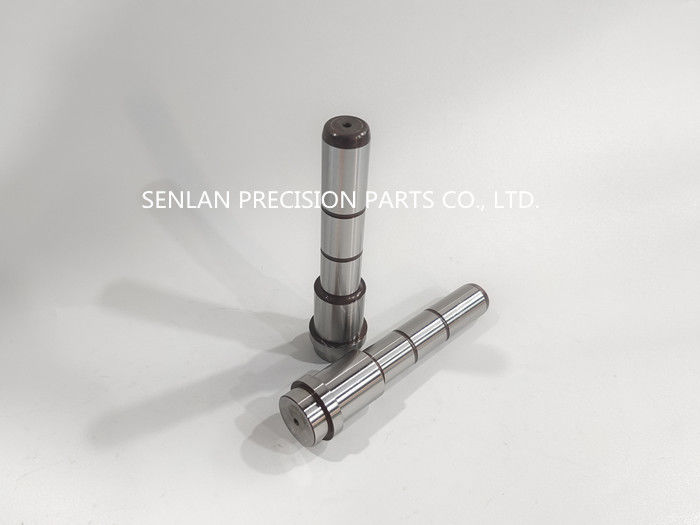

Präzisionsführungsstifte für Kunststoffspritzgussformen
Produktübersicht
Führungsstifte (Leitstifte) sind Ausrichtungskomponenten, die sicherstellen, dass sich die bewegliche und die feste Hälfte einer Spritzgussform präzise, reibungslos und wiederholbar schließen. Bei stabiler Ausrichtung bleiben Trennlinien konsistent, Kavitäten schließen gleichmäßig und empfindliche Formkomponenten – wie Kerne, Kavitäten, Schieber, Lifter und Schließflächen – werden vor Stößen und vorzeitigem Verschleiß geschützt.
Unsere Präzisionsführungsstifte für Kunststoffspritzgussformen werden nach Kundenvorgaben gefertigt, um eine zuverlässige Passung mit Führungsbuchsen und eine wiederholbare Formschließleistung zu gewährleisten. Wir konzentrieren uns auf die Eigenschaften, die für Ausrichtungsteile am wichtigsten sind: Geradheit, Toleranz des Durchmessers, Oberflächenhärte und reibungsarme Oberfläche, um Werkzeugbauern zu helfen, eine stabile Produktion aufrechtzuerhalten und durch Fehlausrichtung verursachte Wartungsarbeiten zu reduzieren.
Produktbeschreibung
Ein Führungsstift ist ein gehärteter, präzisionsgeschliffener zylindrischer Stift, der in einer Formhälfte (üblicherweise der beweglichen Seite) installiert ist und mit einer Führungsbuchse in der gegenüberliegenden Hälfte zusammenwirkt. Gemeinsam führen sie das Schließen und Öffnen der Form und sorgen für eine präzise Ausrichtung während jedes Zyklus.
Was Führungsstifte in einer Spritzgussform tun
- Steuerung der Formausrichtung während des Schließens/Öffnens
- Reduzierung von Fehlausrichtung und Schutz von Kavitäts-/Kernkanten und Schließflächen
- Verbesserung der Wiederholbarkeit für Formen mit hoher Kavität und Teile mit engen Toleranzen
- Unterstützung der stabilen Leistung von Schiebern, Liftern und anderen beweglichen Mechanismen
Gängige Führungsstift-Konstruktionen
- Standard-Gerade-Führungsstifte mit Kopf-/Schulterrückhaltung
- Abgestufte Führungsstifte für spezifische Montagekonstruktionen
- Kundenspezifische Anlaufspitzen und Entlastungsmerkmale für sanfteres Einrasten
- Oberflächenbehandelte oder beschichtete Stifte für erhöhte Verschleißfestigkeit (falls spezifiziert)
Material- und Wärmebehandlungsaspekte
Führungsstifte erfordern typischerweise eine harte, verschleißfeste Oberfläche und einen stabilen Kern, um wiederholtem Gleitkontakt mit Buchsen standzuhalten. Abhängig von den Anforderungen der Form können Führungsstifte aus Lagerstählen oder Werkzeugstählen mit Wärmebehandlung und optionalen Oberflächenbehandlungen zur Verbesserung der Verschleißlebensdauer und Korrosionsbeständigkeit hergestellt werden.
Anwendungen
Präzisionsführungsstifte werden in Kunststoffspritzgussformen eingesetzt, bei denen eine wiederholbare Ausrichtung entscheidend ist, darunter:
- Formen mit mehreren Kavitäten, die eine konsistente Trennlinienkontrolle erfordern
- Formen mit Schiebern/Liftern, bei denen die Ausrichtung die Lebensdauer des Mechanismus beeinflusst
- Formen mit engen Toleranzen, bei denen Fehlausrichtung oder Gratbildung minimiert werden muss
- Formen für die Hochzyklusproduktion, die langlebige Führungskomponenten benötigen
- Formenüberholung und Ersatzprogramme für verschlissene Leitstifte
Präzisions- und Fertigungskapazitäten
Führungsstifte sind funktionale Gleitkomponenten – Präzision und Oberflächenintegrität sind für reibungslosen Betrieb und lange Lebensdauer unerlässlich.
Fertigungsprozesse
- Präzisions-CNC-Bearbeitung für Montageelemente und Schultern
- Rundschleifen für kritische Durchmesser und Geradheit
- Koordination der Wärmebehandlung für Oberflächenhärte und Stabilität
- Feinbearbeitung/Polieren zur Reduzierung von Reibung und Verschleiß
- Optionale Oberflächenbehandlungen/Beschichtungen (projektabhängig)
Wichtige Qualitätskontrollen für Führungsstifte
- Durchmessertoleranz zur korrekten Passung mit Buchsen
- Geradheit zur Vermeidung von Klemmen und ungleichmäßigem Verschleiß
- Oberflächenbeschaffenheit für geringe Reibung und gleichmäßiges Gleiten
- Härteprüfung (gemäß spezifizierter Anforderung)
- Anlaufgeometrie und Schulterabmessungen für wiederholbare Installation
Inspektion & Dokumentation
- Maßprüfbericht verfügbar (Schlüsselabmessungen)
- Materialzertifikat und Wärmebehandlungsbericht auf Anfrage
- Kennzeichnungs-/Rückverfolgbarkeitsoptionen, falls für die Wartungskontrolle erforderlich
Kundennutzen für Formausrichtung & Werkzeuglebensdauer
Stabilere Teilequalität
Genaue Führung hilft, Fehlausrichtung und Gratbildung zu reduzieren, was die Wiederholbarkeit über lange Produktionsläufe verbessert.
Weniger Verschleiß an teuren Formkomponenten
Stabile Ausrichtung schützt Kavitätskanten, Kernspitzen und Schließflächen – reduziert Abplatzungen, Fressen und ungeplante Nacharbeiten.
Reibungsloserer Formbetrieb
Korrekte Passung und Oberflächenbeschaffenheit reduzieren die Reibung, helfen Formen reibungslos zu öffnen/schließen und verbessern die Zyklusstabilität.
Geringere Wartungskosten und längere Serviceintervalle
Gehärtete, gut bearbeitete Führungsstifte halten länger und reduzieren den Verschleiß der Buchsen, was den gesamten Wartungsaufwand reduziert.
Was wir für ein Angebot benötigen
Um Präzisionsführungsstifte genau anbieten zu können, geben Sie bitte an:
- Zeichnung (2D) und/oder 3D-CAD (STEP/IGES)
- Menge und erforderliche Lieferzeit
- Führungsstift-Standard (falls HASCO/DME/etc. gefolgt wird) oder kundenspezifische Abmessungen
- Kritische Größen: Durchmesser, Länge, Schulter-/Kopfdetails, Anlaufgeometrie
- Passungsanforderung mit Buchse (Spiel-/Übermaßspezifikation, falls definiert)
- Materialanforderung (oder Betriebsbedingungen für Empfehlung)
- Wärmebehandlungs-/Härteanforderung
- Oberflächenbeschaffenheits- oder Beschichtungsanforderung (falls spezifiziert)
- Inspektions-/Dokumentationsbedarf (Berichtsformat, Rückverfolgbarkeit)
Wenn vorhandene Führungsstifte ersetzt werden, hilft die Angabe der Buchsen-ID und der Formplattenschnittstellen-Details, die korrekte Passung zu bestätigen.
Häufig gestellte Fragen
Was ist der Unterschied zwischen einem Führungsstift und einer Führungsbuchse?
Ein Führungsstift (Leitstift) ist der gehärtete Stift; die Führungsbuchse ist die passende Hülse, die in der gegenüberliegenden Formhälfte installiert ist. Gemeinsam führen sie die Ausrichtung während des Schließens und Öffnens der Form.
Warum verschleißen Führungsstifte oder verursachen Ausrichtungsprobleme?
Häufige Ursachen sind falsches Spiel, schlechte Oberflächenbeschaffenheit, unzureichende Härte, Verunreinigung/mangelnde Schmierung oder Fehlausrichtung aufgrund beschädigter Platten. Die richtige Materialauswahl und Präzisionsschleifen reduzieren diese Risiken.
Können Sie kundenspezifische Führungsstifte für unsere Formbasis herstellen?
Ja. Wir fertigen Führungsstifte nach Kundenvorgaben und können Standard-Systeme befolgen, wenn diese angegeben werden.
Liefern Sie Härte- und Inspektionsdokumentationen?
Ja. Prüfberichte und Wärmebehandlungsaufzeichnungen sind auf Anfrage erhältlich.
Senden Sie uns Ihre Zeichnungs-/CAD-Dateien und geben Sie die Buchsenpassungsanforderung, das Härteziel und die kritischen Abmessungen an. Unser Ingenieurteam prüft die Herstellbarkeit und erstellt ein Angebot für Präzisionsführungsstifte, die für eine reibungslose Ausrichtung und eine lange Lebensdauer der Form optimiert sind.
