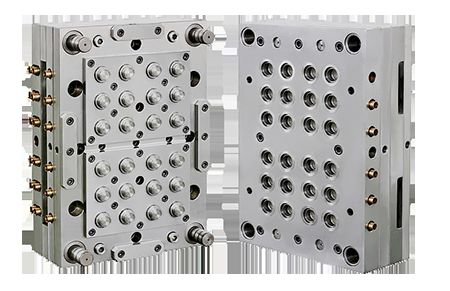

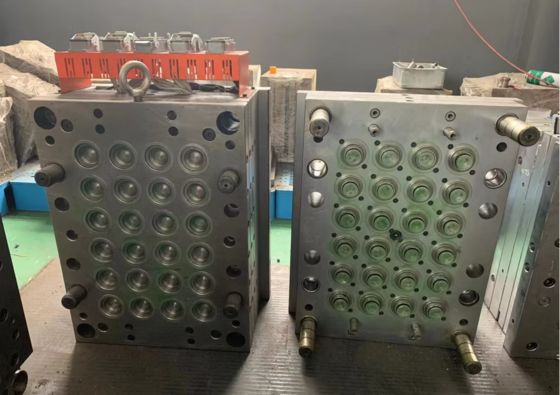

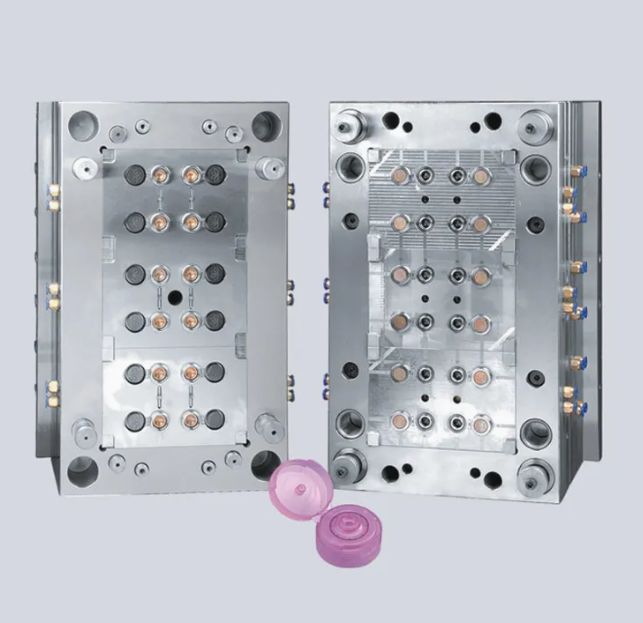

Mehrkavitäten-Spritzgießform für Getränkeflaschenverschlüsse

Hochgeschwindigkeits-Heißkanal-Kappenform für die Verpackungsindustrie

Produktübersicht

Unsere Mehrkavitäten-Spritzgießform für Getränkeflaschenverschlüsse ist für die Massenproduktion in der Verpackungsindustrie konzipiert.

Die Herstellung von Flaschenverschlüssen erfordert:

• Kurze Zykluszeiten

• Stabile Hohlraum-zu-Hohlraum-Konsistenz

• Einheitliches Kappengewicht

• Zuverlässiger Langzeitbetrieb

Diese Formlösung ist für Anwendungen in der Getränke-, Lebensmittel- und Kosmetikverpackung konzipiert, bei denen kontinuierliche Produktion und reproduzierbare Qualität entscheidend sind.

Anwendungsindustrien

Diese Spritzgießform wird häufig eingesetzt in:

• Getränkeflaschenverschlüsse (Wasser, Saft, kohlensäurehaltige Getränke)

• Verschlüsse für Lebensmittelverpackungen

• Kosmetikflaschenverschlüsse

• Verpackungen für Haushaltschemikalien

• Komponenten für pharmazeutische Verpackungen

Diese Industrien erfordern eine stabile Massenproduktion und eine strenge Maßhaltigkeit.

Schwerpunkte der Ingenieurtechnik

Spritzgießformen für Flaschenverschlüsse arbeiten unter Hochgeschwindigkeits- und Mehrkavitätenbedingungen.
Die wichtigsten technischen Prioritäten sind Flussgleichgewicht, Haltbarkeit und Maßhaltigkeit.

1) Mehrkavitäten-Gleichgewicht & Gewichtskonsistenz

Kappenformen werden typischerweise von 1×1 bis 1×32 Kavitätenkonfigurationen ausgelegt.

• Ausgeglichene Heißkanal-Anordnung

• Gleichmäßige Schmelzeverteilung zu jedem Hohlraum

• Konstantes Kappengewicht über alle Hohlräume hinweg

• Reduzierte Maßabweichungen

Eine gleichmäßige Hohlraumleistung gewährleistet Dichtigkeit und reduziert die Ausschussrate.

2) Fortschrittliches Heißkanalsystem

Das Heißkanalsystem ist entscheidend für:

• Gleichmäßige Temperaturkontrolle

• Stabiler Schmelzefluss

• Reduzierter Materialabfall

• Kürzere Zykluszeiten

Präzise thermische Steuerung verhindert Materialdegradation und unterstützt umweltfreundliche Leichtbau-Kappendesigns.

3) Formhaltbarkeit für kontinuierliche Produktion

Die Produktion von Flaschenverschlüssen läuft oft rund um die Uhr.

• Verschleißfeste Formstähle

• Gehärtete Kern- und Hohlraumeinsätze

• Optimierte Kühlkreislaufanordnung

• Stabile Auswerferstruktur

Formkomponenten sind für lange Lebensdauer und einfache Wartung ausgelegt.

4) Standardisierte & austauschbare Komponenten

• Austauschbare Hohlraumeinsätze

• Standard-Formenuntergestelle (LKM, HASCO, DME)

• Vereinfachte Wartung und Austausch

• Reduzierte Ausfallzeiten während der Wartung

Standardisierung verbessert die langfristige Betriebseffizienz.

Technische Spezifikationen

• Formtyp: Mehrkavitäten-Spritzgießform für Getränkeflaschenverschlüsse

• Kunststoffmaterialkompatibilität: PP, PE, ABS, PC, PVC, TPE, TPU

• Formmaterialoptionen: 45#, 50#, P20, 718, 2738, NAK80, S136

• Angusssystem: Heißkanal oder Kaltkanal

• Hohlraumkonfiguration: Einzel- oder Mehrkavitäten (1×1 bis 1×32)

• Formlebensdauer: 300.000–500.000 Zyklen (erweiterte Lebensdauer verfügbar)

• Toleranzbereich: 0,02–0,05 mm

• Oberflächenbehandlungen: Polieren, Texturieren, Mattieren, Galvanisieren, Drucken

• Zertifizierung: ISO 9001:2015

Fertigungskapazitäten

• Maximale Formgröße: 2500 × 2000 × 1500 mm

• Bearbeitungspräzision: ±0,005 mm

• Spritzgusspäzision: ±0,03 mm

• Lieferzeit: 25–45 Tage je nach Kavitätenanzahl und Komplexität

Zu den internen Geräten gehören:

• Hochpräzisions-CNC-Bearbeitungszentren

• EDM und Spiegel-EDM

• Drahtschneidemaschinen

• Koordinatenmessgerät (KMG)

Jede Form durchläuft vor der Auslieferung eine vollständige Maßprüfung und Probeformung.

Produktionsablauf

1. Überprüfung des Kappendesigns und DFM-Analyse

2. Hohlraumlayout und Heißkanal-Konstruktion

3. Bestätigung der Formstruktur

4. Präzisionsbearbeitung und Wärmebehandlung

5. Formmontage und -anpassung

6. Probeformung und Zykluszeitoptimierung

7. Endkontrolle und Versand

Dieser strukturierte Arbeitsablauf gewährleistet eine zuverlässige Leistung in der Massenproduktion.

Warum unsere Mehrkavitäten-Kappenformen wählen

• Erfahrung mit Hochgeschwindigkeits-Verpackungsformen

• Starke Expertise in der Heißkanalintegration

• Stabile Hohlraum-Gleichgewichtstechnik

• Anpassbare Kavitätenanzahl je nach Produktionsbedarf

• Strukturiertes Qualitätskontrollsystem

• Ein Jahr technischer Support nach dem Verkauf

Unser Fokus liegt auf der Lieferung von Flaschenverschlussformen, die in kontinuierlichen Produktionsumgebungen zuverlässig arbeiten.

Technische FAQ

F1: Können Sie 16- oder 32-Kavitäten-Kappenformen herstellen?
Ja. Mehrkavitätenkonfigurationen bis zu 32 Kavitäten werden je nach Kappengröße und Design unterstützt.

F2: Wie stellen Sie ein einheitliches Kappengewicht sicher?
Durch eine ausgewogene Heißkanal-Anordnung und präzise Hohlraum-Bearbeitungssteuerung.

F3: Werden leichte, umweltfreundliche Kappendesigns unterstützt?
Ja. Die Formstruktur kann für reduzierte Materialstärke und recycelbare Kunststoffe wie PP und PE optimiert werden.

F4: Was ist die typische Zykluszeit?
Die Zykluszeit hängt vom Kappendesign und Material ab, aber die Formen sind für Hochgeschwindigkeitsproduktion ausgelegt.

F5: Wie wird die Wartung gehandhabt?
Standardisierte und austauschbare Komponenten ermöglichen eine einfachere Wartung und reduzierte Ausfallzeiten.

Angebot anfordern

Um ein Angebot für eine Mehrkavitäten-Spritzgießform für Getränkeflaschenverschlüsse zu erhalten, geben Sie bitte an:

• 3D-Zeichnung oder Muster der Kappe

• Materialspezifikation

• Erforderliche Kavitätenanzahl

• Zielproduktionsleistung

• Lieferplan

Unser Ingenieurteam wird Ihr Projekt bewerten und eine detaillierte Formlösung anbieten.
