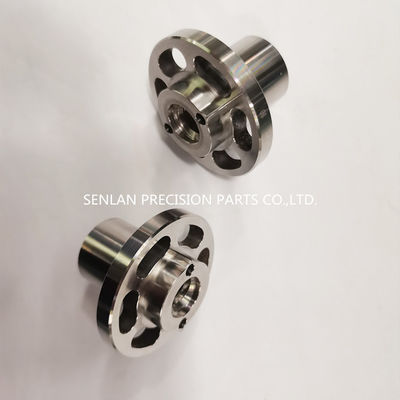

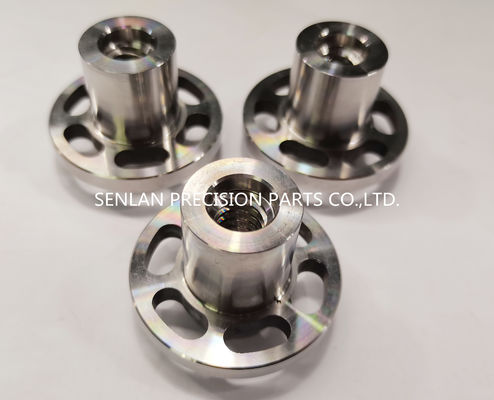

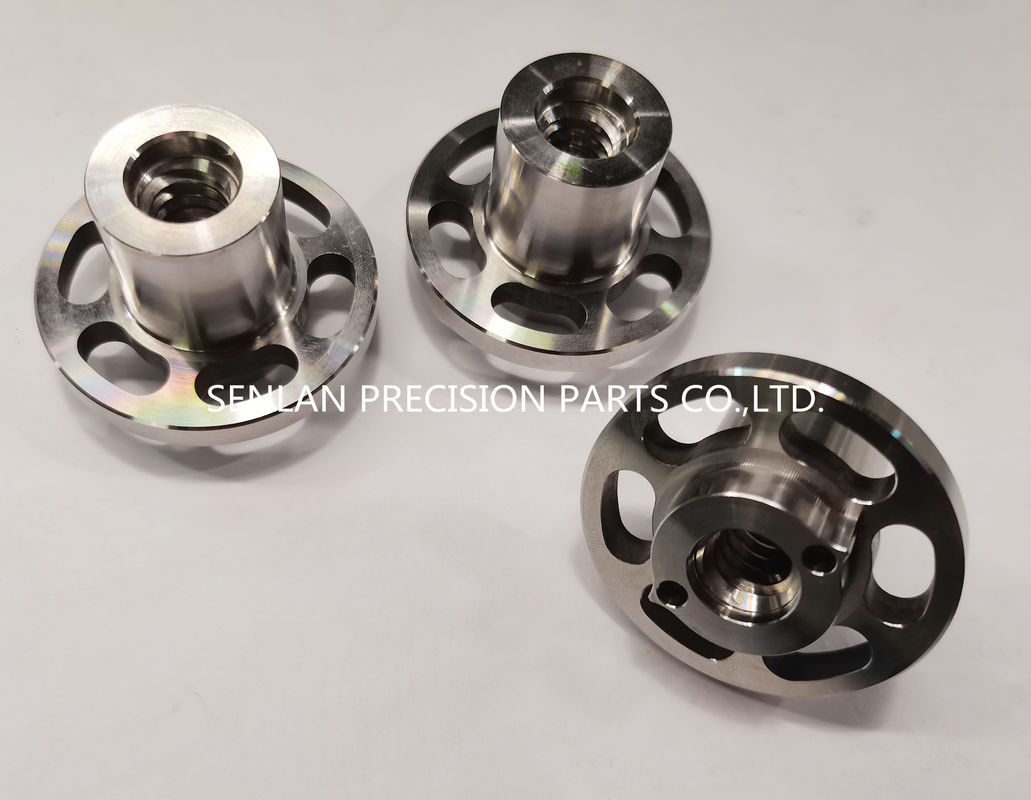

CNC-Bearbeitung H13 Gewindebuchsen-Formteile mit HRC 48 bis HRC 52

Präzisionsflanschgabeln sind CNC-bearbeitete Kupplungskomponenten, die zum Verbinden rotierender Wellen und zur Übertragung von Drehmomenten mit stabiler Ausrichtung und kontrollierten Toleranzen für eine zuverlässige Montagepassung und konsistente Rotationsgenauigkeit entwickelt wurden.

Flanschgabeln sind Kupplungskomponenten, die zum Verbinden rotierender Wellen und zur Übertragung von Drehmomenten mit stabiler Ausrichtung verwendet werden. In Hochgeschwindigkeits- oder Hochlastanwendungen können selbst geringe Abweichungen in Rundlauf, Ebenheit oder Bolzenlochpositionierung Vibrationen, vorzeitigen Verschleiß und inkonsistente Leistung verursachen. Unsere Präzisionsflanschgabeln werden nach Kundenvorgaben CNC-bearbeitet mit kontrollierten Toleranzen, um eine zuverlässige Montagepassung und konsistente Rotationsgenauigkeit zu gewährleisten.

Als kundenspezifischer Präzisionsbearbeitungshersteller produzieren wir Flanschgabeln und zugehörige Kupplungsteile mit strenger Kontrolle über Bezugspunkte, Rundlauf/Konzentrizität, Ebenheit der Fläche und Schnittstellen. Ob Prototypen oder Produktionsserien, wir konzentrieren uns auf Wiederholbarkeit, Dokumentation und stabile Qualität für anspruchsvolle mechanische Anwendungen.

Eine Flanschgabel ist ein bearbeitetes Kupplungselement, das typischerweise eine geflanschte Montagefläche und einen Nabenabschnitt aufweist, der mit einer Welle oder einer Gegenkupplung verbunden ist. Je nach Ausführung kann sie Innengewinde, Zentrierdurchmesser, Lochkreise, gewichtsreduzierende Taschen und drehmomentbezogene Geometrien enthalten.

• Übertragung von Drehmoment zwischen verbundenen Komponenten
• Aufrechterhaltung der koaxialen Ausrichtung zur Reduzierung von Vibrationen und Verschleiß
• Bereitstellung einer stabilen Montagefläche über Flanschfläche und Lochmuster
• Unterstützung wiederholbarer Montage und Wartungsfreundlichkeit in mechanischen Systemen

• Flanschfläche mit Lochkreis / Befestigungslöchern
• Zentrierdurchmesser für präzise Zentrierung
• Nabenabschnitt mit Innen-/Außengewinde oder Wellenverbindungsgeometrie
• Bearbeitete Taschen oder Aussparungen zur Optimierung von Gewicht und Steifigkeit
• Oberflächengüte und Kantenkontrolle für sichere Handhabung und konsistente Passung

Flanschgabeln werden üblicherweise aus legierten Stählen, rostfreien Stählen oder anderen technischen Metallen hergestellt, basierend auf Drehmomentanforderungen, Korrosionsbelastung und Gewichtsziele. Wärmebehandlung und Oberflächenveredelung können nach Ihren Vorgaben angewendet werden, um Festigkeit, Verschleißfestigkeit und Korrosionsbeständigkeit zu verbessern.

Präzisionsflanschgabeln werden in Kupplungs- und Kraftübertragungsbaugruppen eingesetzt, einschließlich:

• Wellenkupplungssysteme, die eine präzise Ausrichtung erfordern
• Rotierende Baugruppen, bei denen die Rundlaufkontrolle entscheidend ist
• Kundenspezifische mechanische Schnittstellen für OEM-Ausrüstung
• Prototypen- bis Produktionsprogramme für präzisionsbearbeitete Kupplungsteile
• Ersatzteile für Wartung und Upgrades

Die genaue Ausrüstung variiert je nach Kundendesign; wir fertigen streng nach Ihren Zeichnungen und Anforderungen.

Flanschgabeln vereinen mehrere kritische Merkmale – Flanschfläche, Lochmuster, Zentrierdurchmesser und Naben-Geometrie – daher sind Prozesskontrolle und Inspektion unerlässlich.

• CNC-Drehen für Naben- und Koaxialmerkmale
• CNC-Fräsen für Lochmuster, Taschen und Schlüsselgeometrien
• Schleifen oder Honen für Ebenheit der Fläche (falls erforderlich)
• Entgraten und Kantenkontrolle für Montage-Sicherheit
• Optionale Koordination von Wärmebehandlung und Oberflächenveredelung

• Rundlauf/KonzentrizitätKontrolle zwischen Zentrierdurchmesser, Nabe und Montagebezugspunkten
• Ebenheit und Rechtwinkligkeit der Flächefür stabile Flanschmontage
• Präzise Lochkreispositionierung und Lochtoleranzen
• Kontrolle der Oberflächengüte auf Zentrierdurchmesser und Gegenflächen
• Maßprüfung gemäß Ihren GD&T und kritischen Maßlisten

• Maßprüfberichte verfügbar
• Materialzertifikate und Wärmebehandlungsaufzeichnungen auf Anfrage
• Rückverfolgbarkeitskennzeichnungsoptionen, falls erforderlich

Stabilere Rotation und weniger Vibration
Präziser Rundlauf und Konzentrizität reduzieren vibrationsbedingte Unwucht und verbessern die Montage-Stabilität.

Zuverlässige Passform und schnellere Montage
Kontrollierte Flanschflächen, Zentrierdurchmesser und Lochmuster reduzieren Nacharbeit und gewährleisten eine wiederholbare Installation.

Längere Lebensdauer für Lager und angeschlossene Komponenten
Bessere Ausrichtung reduziert ungleichmäßige Belastung und verbessert die Lebensdauer von Wellen, Lagern und Kupplungen.

Konsistente Qualität vom Prototyp bis zur Produktion
Wiederholbare CNC-Prozesse und Inspektion unterstützen skalierbare Lieferungen ohne Leistungsdrift.

• 2D-Zeichnung (PDF/DWG) und 3D-CAD (STEP/IGES)
• Materialanforderung (oder Last-/Umgebungsdetails für Empfehlung)
• Menge und Ziel-Lieferzeit
• Kritische Toleranzen und GD&T (Rundlauf, Konzentrizität, Ebenheit, Rechtwinkligkeit)
• Lochkreisdetails (Lochgröße, Anzahl, Lochkreisdurchmesser, Positionstoleranz)
• Zentrierdurchmesser und Passungsanforderung
• Details zur Wellenverbindung (Gewinde, Bohrung, Keilnut, Keilverzahnung usw., falls zutreffend)
• Anforderungen an Oberflächengüte/Beschichtung
• Inspektions-/Dokumentationsbedarf (FAI, Berichtsformat, Rückverfolgbarkeit)

• Wofür wird eine Flanschgabel verwendet?
  Eine Flanschgabel wird verwendet, um Komponenten in einer rotierenden Baugruppe zu verbinden und bietet eine geflanschte Montagefläche und einen Nabenabschnitt zur Drehmomentübertragung und Ausrichtung.
• Welche Toleranzen sind für Flanschgabeln am wichtigsten?
  Am häufigsten Rundlauf/Konzentrizität zwischen rotierenden Teilen, Ebenheit/Rechtwinkligkeit der Fläche und Positionierungsgenauigkeit der Bolzenlöcher – da diese Vibrationen und die Montagepassung beeinflussen.
• Können Sie kundenspezifische Flanschgabeln vom Prototyp bis zur Produktion herstellen?
  Ja. Wir unterstützen Prototypenläufe, Kleinserien und Produktionsmengen mit konsistenter Bearbeitungs- und Inspektionskontrolle.
• Bieten Sie Prüfberichte und Materialzertifikate an?
  Ja. Prüfberichte und Zertifikate können auf Anfrage zur Verfügung gestellt werden.
