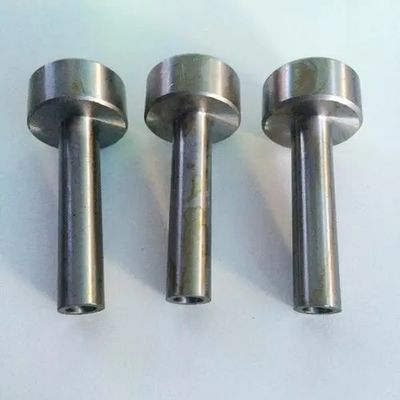

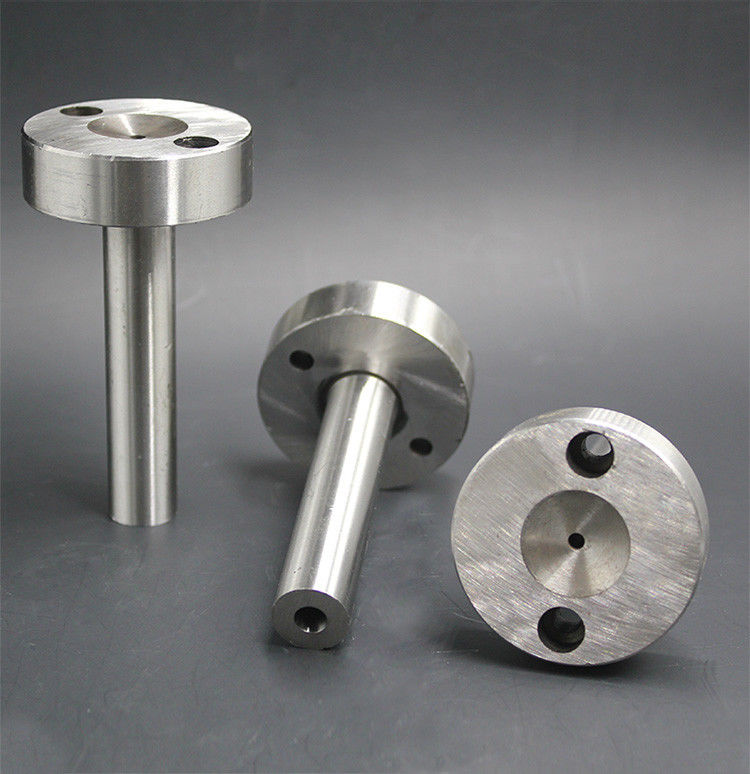

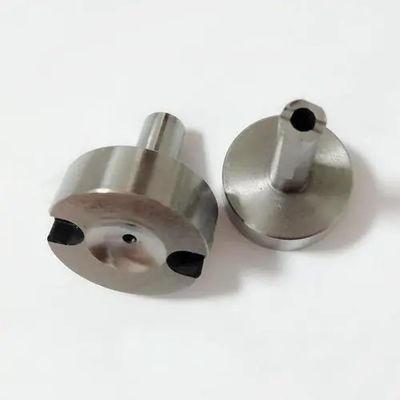

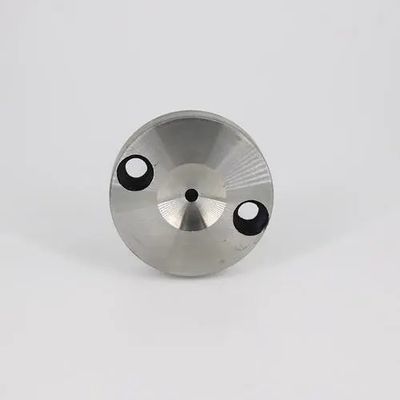

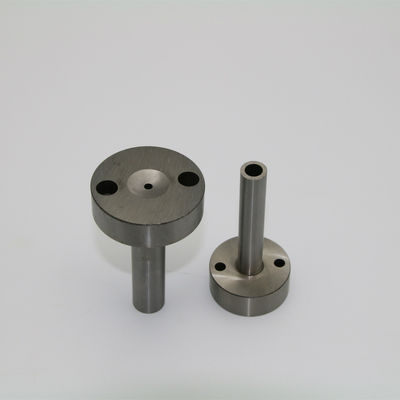

SKD61 Schiebekern-Einheit

Kollabierbare Formteile für Hochlast-Spritzgießsysteme

Produktübersicht

Die SKD61 Schiebekern-Einheit ist eine kritische bewegliche Komponente, die in Spritzgießformen verwendet wird, die Seitenbewegungen oder die Entformung von Hinterschneidungen erfordern.

Diese Einheiten werden üblicherweise integriert in:

• Seiten-Schiebemechanismen

• Gewindeteile-Entformungssysteme

• Kollabierbare Kernbaugruppen

• Hochlast-Strukturformteile

Hergestellt aus SKD61 Warmarbeitswerkzeugstahl, ist die Schiebekern-Einheit so konzipiert, dass sie wiederholten mechanischen Bewegungen, lokalen Spannungen und langen Produktionszyklen ohne Dimensionsinstabilität standhält.

Diese Komponente wird streng nach dem Prinzip Built-to-Print gefertigt, um die Kompatibilität mit den Kundenformstrukturen zu gewährleisten.

Schiebekern-Systeme werden typischerweise in Formen für eingesetzt:

• Automobil-Kunststoffteile

• Gehäuse für medizinische Geräte

• Verpackungsverschlüsse mit Innengewinden

• Technische 3C-Strukturteile

• Hochpräzisionsformen mit seitlicher Bewegung

In diesen Anwendungen sind Bewegungspräzision und Verschleißfestigkeit wichtiger als einfache Härtewerte.

Materiallogik – Warum SKD61

SKD61 (Warmarbeitswerkzeugstahl) wird wegen seiner ausgewogenen Eigenschaften ausgewählt:

• Gute thermische Ermüdungsbeständigkeit

• Hohe Schlagzähigkeit

• Stabile Härte nach Wärmebehandlung

• Rissbeständigkeit unter zyklischer Belastung

Typischer Härtebereich:
58–60 HRC, einstellbar je nach Anwendung.

Gleichmäßige Wärmebehandlung und Spannungsarmglühung sind unerlässlich, um die Dimensionsstabilität während des Betriebs zu erhalten.

Konstruktionsschwerpunkt

Schiebekern-Einheiten sind keine statischen Teile. Sie arbeiten unter Gleitreibung und Seitenbelastung.
Die Leistung hängt ab von Geometriekontrolle, Oberflächenbeschaffenheit und Härtegleichgewicht.

1) Präzise Passung & Ausrichtung

Wichtige Kontrollbereiche umfassen:

• Parallelität der Gleitflächen

• Rechtwinkligkeit zu Montageflächen

• Konzentrizität, wo zutreffend

• Maßtoleranz bis zu ±0,002 mm

Eine korrekte Passung gewährleistet eine reibungslose Bewegung und reduziert ungleichmäßigen Kontaktverschleiß.

2) Oberflächenbeschaffenheit & Reibungsmanagement

Standard-Oberflächengüte:
Ra 0,6 (anpassbar)

Optionale Behandlungen:

• Nitrieren

• TiN / TiCN / AlTiN-Beschichtungen

• Schwarzoxid

Die Oberflächentechnik reduziert den Reibungskoeffizienten und verbessert die Verschleißfestigkeit in Hochzyklusformen.

3) Verschleißverteilung & Lebensdauer

Schiebeeinheiten erfahren:

• Wiederholte Vorwärts-/Rückwärtsbewegung

• Kontaktdruck an den Führungsoberflächen

• Stoßbelastung beim Schließen der Form

Optimierte Geometrie und kontrolliertes Härte-zu-Zähigkeits-Verhältnis reduzieren Abplatzungen und verlängern die Wartungsintervalle.

Technische Spezifikationen

• Produkttyp: Schiebekern-Einheit / Kollabierbare Formkomponente

• Material: SKD61

• Härte: 58–60 HRC (anpassbar)

• Maßtoleranz: ±0,002 mm (kritische Bereiche)

• Oberflächengüte: Ra 0,6 oder spezifizierte Anforderung

• Oberflächenbehandlung: Nitrieren / PVD-Beschichtungen optional

• Fertigungstyp: Kundenspezifisch (Auftragsfertigung)

• Inspektion: 100% Maßkontrolle vor Versand

Fertigungskapazität

Präzisionsbearbeitung umfasst:

• CNC-Bearbeitung

• EDM und Spiegel-EDM

• Draht-EDM

• Flachschleifen

• Rundschleifen

• KMG-Inspektion

Kritische Gleitflächen werden geschliffen, um geometrische Stabilität und langfristige Wiederholbarkeit zu gewährleisten.

Qualität & Wiederholbarkeit

Jede Einheit wird überprüft auf:

• Härteverteilung

• Maßhaltigkeit

• Oberflächenintegrität

• Funktionale Ausrichtung

Wiederholungsaufträge werden nach denselben Basis-Spezifikationen gefertigt, um Austauschbarkeit zu gewährleisten.

OEM / Kundenspezifische Fertigung

Wir fertigen Schiebekern-Einheiten streng nach:

• Kundenzeichnungen (2D / 3D)

• Spezifizierten Härteanforderungen

• Definierten Beschichtungsbehandlungen

• Spezifischer Formstrukturintegration

Sowohl kundenspezifische als auch standardkompatible Designs werden unterstützt.

Technische FAQ

F1: Warum kein Stahl mit höherer Härte verwenden?
Übermäßige Härte kann die Zähigkeit verringern. SKD61 bietet ein Gleichgewicht, das das Bruchrisiko unter zyklischer Belastung minimiert.

F2: Können Beschichtungen Nitrieren ersetzen?
Beschichtungen verbessern die Oberflächenverschleißfestigkeit, aber die Härte des Grundmaterials und die Wärmebehandlung bleiben grundlegend.

F3: Wie wird Gleitglätte gewährleistet?
Durch kontrollierte Oberflächengüte, Parallelität und präzise Passung der Gegenkomponenten.

F4: Werden Hochzyklus-Automobilanwendungen unterstützt?
Ja. Die Komponente ist für Hochvolumenformen mit entsprechender Material- und Oberflächenbehandlungsauswahl geeignet.

F5: Ist vollständige Anpassung verfügbar?
Ja. Alle Schiebekern-Einheiten werden nach Kundenzeichnungen gefertigt.

Technischen Vorschlag anfordern

Bitte geben Sie an:

• 2D- oder 3D-Zeichnungen

• Härteanforderungen

• Bevorzugte Oberflächenbehandlung

• Anwendungsdetails (Zyklusrate, Materialtyp)

Unser Ingenieurteam wird Ihre Spezifikationen prüfen und einen Fertigungsvorschlag unterbreiten.
